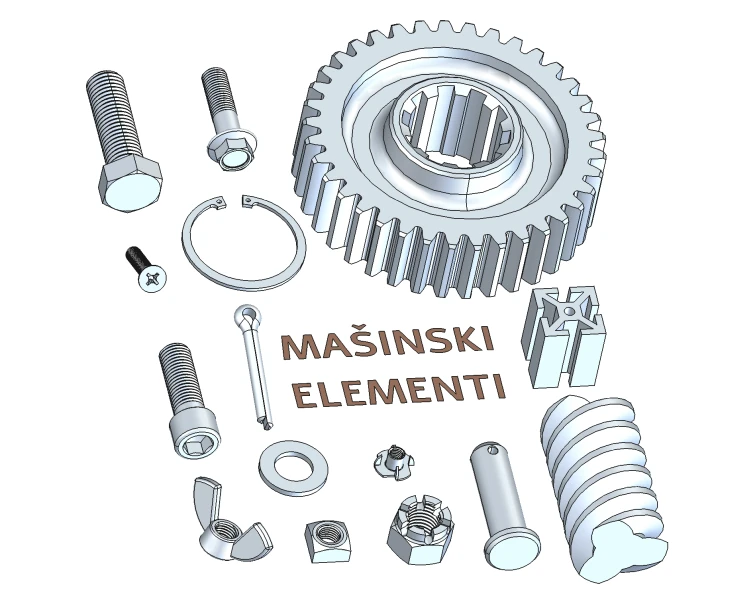

Mašinski elementi su delovi ili sklopovi koji u nekom mašinskom sistemu (mašina, konstrukcija...) obavljaju određenu elementarnu funkciju, a njihov oblik, parametri, vrsta materijala.... su definisani standardima (nacionalnim ili internacionalnim).

Većina mašinskih elemenata se proizvode serijski u specijalizovanim fabrikama i često se nazivaju standardni delovi. U ovu grupu mašinskih elemenata spadaju zavrtnji, navrtke, podloške, klinovi, uskočnici, rascepke… Postoje i mašinski delovi koji se ne proizvode serijski, s tim da su i njihovi parametri propisani standardom koji se moraju poštovati prilikom njihove proizvodnje. U ovu grupu spadaju zupčanici, pužni prenosnici, kaišnici...

Mašinske elemente možemo podeliti na:

  • Opšte - ugrađuju se u sve vrste mašina i uređaja: zavrtnji, navrtke, podloške, klinovi, opruge, zupčanici, ležajevi...

  • Posebne - ugrađuju se samo u pojedine vrste mašina i uređaja tj. projektuju se samo za specifične primene: npr klipovi se ugrađuju samo u motore SUS, stubovi za vođenje se ugrađuju samo u kalupove, elementi za pozicioniranje se ugrađuju samo u modularne alate i pribore...


Opšte mašinske elemente možemo podeliti na:

  • Elemente za vezu (mašinski spojevi) -  spajaju dva ili više delova u jednu celinu. Možemo ih podeliti na:

    • Mašinski elemente za razdvojivu vezu: zavrtnji, navrtke, klinovi...

    • Mašinski elemente za nerazdvojivu vezu: zakivci, presovani spojevi...

  • Elemente za prenos snage - omogućavaju transformaciju mehaničke energije: zupčanici, lančanici,  kaišni prenosnici, frikcioni prenosnici, pužni prenosnici...

  • Elemente za obrtno kretanje - obezbeđuju uslove za ostvarivanje obrtnog kretanja: vratila, spojnice, ležajevi...

  • Elemente za osiguranje - uskočnici, rascepke, navrtke sa osiguračem…

  • Elemente za sprovođenje fluida i regulisanje protoka (tečnosti i gasova) - cevi, slavine, ventili...



Upotrebom mašinskih elemenata se pojednostavljuje projektovanje novog proizvoda, smanjuje cena koštanja, smanjuje se vreme trajanja projektovanja i proizvodnje, povećava se sigurnost i kvalitet proizvoda, pojednostavljuje se održavanje...

Mašinski elementi se kao poseban predmet proučavaju u svim mašinskim srednjim školama i fakultetima. Razlog tome je njihova velika zastupljenost u mašinama i konstrukcijama, a takođe i veliki broj uloga koje mogu imati.



Tokom proučavanja ove oblasti đaci i studenti stiču teorijska i praktična znanja neophodna za:

  • proračun mašinskih elemenata

  • izbor standardizovanih mašinskih elemenata



Ta znanja se uglavnom svode na proučavanje: uloge, oblasti primene, prednosti i mane, proračuna opterećenja, osnovnih parametara, standardnih oznaka, materijala, načina i kvaliteta proizvodnje...

Zbog važnosti mašinskih elemenata rešio sam da napravim posebnu kategoriju u kojoj ću smeštati sve vrste materijala koji se odnose na mašinske elemente:



Knjige iz oblasti mašinskih elemenata:



3D CAD modeliranje mašinskih elemenata:

  • FreeCAD - Za modeliranje mašinskih elemenata Vam preporučujem besplatni 3D CAD softver FreeCAD. U njemu možete modelirati bilo koju vrstu mašinskih elemenata, a veliki broj njih možete automatski generisati pomoću:

    • posebnih alatki - Npr. u okruženju Konstruisanje delova (Part Design) se nalazi čarobnjak za proračun vratila, alatke za modeliranje evolventnog ozubljenja i lančanika... )

    • makro-a (FCSpring Helix Variable, Geneva Wheel, ScrewMaker, Spring...)

    • radnih okruženja (Gvožđara (Fasteners), Zupčanici (Gears), Profili navoja (ThreadProfile)...).

Modeliranje mašinskih elemenata u FreeCAD-u možete najlakše naučiti pomoću kolekcije edukativnih video uputstava.



Tehnička dokumentacija

Kako se mašinski elementi prikazuju i kotiraju na tehničkim crtežima možete videti na strani Prikazivanje i kotiranje mašinskih elemenata
