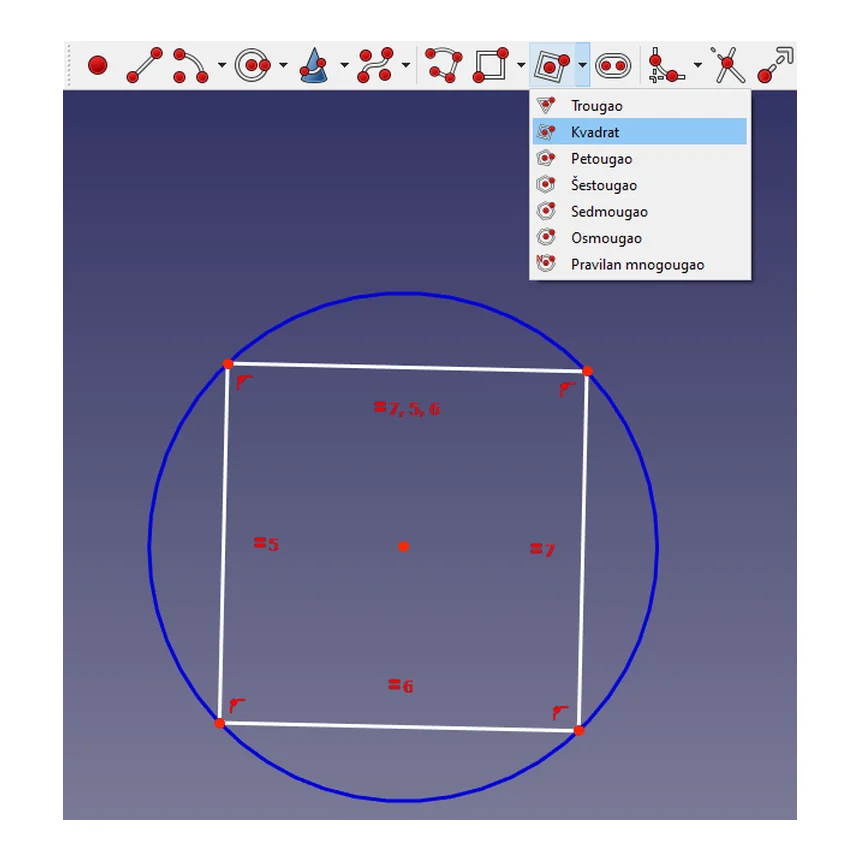

Alatka Kvadrat (Square) služi da napravi kvadrat pomoću njegovog centra i jednog temena.
Kvadrat će biti upisan u kružnicu plave boje koja će takođe biti nacrtana. Plava boje kružnice označava da ona nije deo skice već pomoćna geometrija koja se vidi samo dok uređujete skicu.
Alatku možete pokrenuti pomoću padajućeg menija ikona koji se otvara klikom miša na strelicu nadole koja se nalazi sa desne strane ikone Napravi pravilni mnogougao (Create regular polygon). Pored strelice se može nalaziti bilo koja ikona ovog padajućeg menija. Ako se pored strelice već nalazi ikona alatke Kvadrat (Square) ne morate kliknuti na strelicu već možete odmah kliknuti na ikonu.
Skice/Geometrija/Kvadrat (Sketch/Sketcher Geometries/Square)
G pa P pa 4
Kvadrat (Square)
Klikom na alatku Kvadrat (Square) kursor će promeniti izgled i sada će se umesto strelice pojaviti beli krstić ispod kog se nalazi mala crvena oznaka na kojoj je predstavljen Šestougao (Hexagon). Sa desne gornje strane se nalaze koordinate sa trenutnim položajem miša. FreeCAD čeka da mu zadate centar kvadrata i jedno teme. Zadavanje tačaka se vrši klikom miša na radnu površinu t.j. na 3D pogled (3D View). Kada završite crtanje kvadrata alatka je i dalje aktivna i možete početi crtati sledeći Kvadrat. Da bi ste isključili alatku potrebno je da pritisnete tipku Esc na tastaturi, ili da pritisne desni taster miša. Desni taster miša neće raditi ako ste za 3D navigaciju mišem podesili neki režim koji je zauzeo funkciju desnog tastera miša.
Upotreba alatke:
Pokrenite alatku Kvadrat (Square)
Kliknite mišem na radnu površinu da bi ste zadali centar kvadrata t.j. centar kružnice u koju je kvadrat upisan
pomerite miša i videćete da u zavisnosti od njegovog pomeranja program iscrtava potencijalno mogući kvadrat. Kada ste zadovoljni veličinom kvadrata koji vam program predlaže kliknite mišem na radnu površinu da bi ste završili sa njegovim crtanjem.
Napomene:
Kvadrat ima 4 stepena slobode. Centar kvadrata ima koordinate položaja X i Y i to su dva stepena slobode. Poluprečnik opisane kružnice predstavlja dimenziju kvadrata i to je treći stepen slobode. Zadnji stepen je orijentacija kvadrata t.j. ugao rotacije oko centra. Broj stepeni slobode je isti za sve mnogouglove t.j. ne zavisi od broja stranice mnogougla. Orijentaciju kvadrata u prostoru možete regulisati primenom ograničenja na neku od stranica trougla. Možete kotirati ugao između stranice i ivice skice, možete staviti ograničenje horizontalnosti ili vertikalnosti na stranicu kvadrata...
U Kombinovanom pogledu (Combo View) postoji panel Elementi (Elements) u koji FreeCAD smešta sve nacrtane osnovne geometrijske elemente (linije, lukove, kružnice…). Drugim rečima kad nacrtate neki kvadrat FreeCAD će ga u ovom panelu prikazati pomoću 4 njegove linije i pomoćne kružnice u koju je kvadrat upisan. Svakom elementu će dati adekvatno ime i smestiće ga u taj panel. Kada u panelu kliknete desnim klikom miša na neki od elemenata možete mu dodati neko od ograničenje (Constrain), možete ga obrisati, pretvoriti u pomoćnu geometriju…
