Tipski oblik primitiv Oduzmi kvadar

Pomoću alatke Oduzmi kvadar (Subtractive box) možete napraviti udubljenje u obliku kvadra t.j. ova alatka napravi tipski oblik primitiv u obliku kvadra koji onda oduzme od 3D modela.

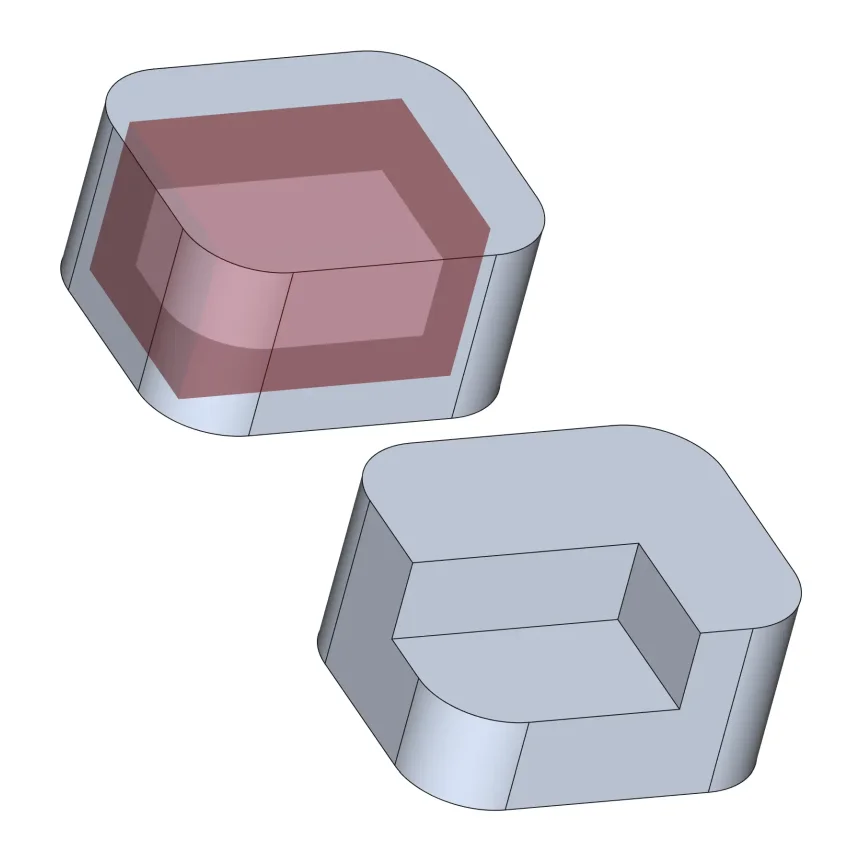

Dimenzije kvadra zadajete unosom brojčanih vrednosti u polja dužina, širina i visina. Pošto ovaj tipski oblik oduzima materijal, on ne može biti početni tipski oblik. Primitiv se automatski napravi u koordinatnom početku i nema svoj lokalni koordinatni sistem tako da ga ne možete pomerati zasebno. Položaj primitiva se reguliše u panelu Pridruživanje (Attachment) koji se aktivira kada je aktivna alatka Oduzmi kvadar (Subtractive box). Ovaj panel se nalazi odmah ispod panela u kome možemo definisati dimenzije kvadra i koji se zove Parametri primitivnih tela (Primitive parameters). Na sledećoj slici levo gore možete videti 3D model i tipski oblik Oduzmi kvadar (crvene boje) pre oduzimanja a sa desno dole možete videti 3D model posle primene alatke.

Tipski oblik primitiv Oduzmi kvadar (Subtractive box)

Alatka se nalazi u meniju

Konstruisanje delova/Oduzmi primitiv/Oduzmi kvadar (Part Design/Create an subtractive feature/Subtractive box)

Prečica preko tastature

Nema

Ime alatke i ikona

Oduzmi kvadar (Subtractive box)

Upotreba alatke Oduzmi kvadar (Subtractive box):

aktivirajte alatku Oduzmi kvadar
podesite parametre t.j. dimenzije i položaj primitiva u panelima Parametri primitivnih tela (Primitive parameters) i Pridruživanje (Attachment)
pritisnite dugme U redu (OK)
u Stablu dokumenta unutar aktivnog Tela (Body) pojavio se primitiv kvadar koji se oduzeo od 3D modela t.j. od već napravljenim tipskih oblika

aktivirajte alatku Oduzmi kvadar (Subtractive box) - Alatku Oduzmi kvadar možete aktivirati na sledeće načine:

pomoću menija Konstruisanje delova/Oduzmi primitiv/Oduzmi kvadar (Part Design/Create an subtractive feature/Subtractive box)
klikom na Ikonicu alatke Oduzmi kvadar (Subtractive box)

podesite parametre t.j. dimenzije i položaj primitiva u panelima Parametri primitivnih tela (Primitive parameters) i Pridruživanje (Attachment)

Nakon što je alatka aktivirana, u Panelu zadataka (Task panel) pojaviće se paneli Parametri primitivnih tela (Primitive parameters) i Pridruživanje (Attachment)

u panelu Parametri primitivnih tela (Primitive parameters) možete uneti dimenzije kvadra: Dužinu, Širinu i Visinu
- Dužina (Length) – Dimenzija kutije u pravcu X
- Širina (Width) - Dimenzija kutije u pravcu Y
- Visina (Height) - Dimenzija kutije u pravcu Z
u panelu Pridruživanje (Attachment) možete definisati položaj primitiva. Više o ovom panelu možete pročitati na strani: Part EditAttachment

Paneli Parametri primitivnih tela (Primitive parameters) i Pridruživanje (Attachment)

(Sa leve strane je srpska latinična verzija panela a sa desne engleska)

Parametrima ove alatke možete naknadno pristupiti i menjati ih na dva načina:

dvoklikom na tipski oblik u stablu dokumenta - Ako dvokliknete na tipski oblik Oduzmi kvadar u Stablu dokumenta, otvoriće Vam se panel Parametri primitivnih tela (Primitive parameters) u kojem možete menjati sve parametre ovog tipskog oblika
pomoću kartice Podaci - Ako kliknete na tipski oblik u Stablu dokumenta, otvoriće Vam se Urednik svojstava (Property editor) u kojem možete menjati sve parametre ovog tipskog oblika.

Svejedno je koji ćete način izabrati.

Parametri tipskog oblika Oduzmi kvadar u Uredniku svojstava
