Pomoću alatke Iseci presek (Section cut) možete napraviti presek 3D modela (delova i sklopova) po X, Y i Z osama.
Dobra osobina ove alatke je što posle operacije presek ne ostane na vašim delovima i sklopovima, već FreeCAD u stablu dokumenta napravi poseban objekat koji onda možete koristiti za razne namene. U FreeCAD-u postoji slična alatka Ravan isecanja (Clipping plane), ali ona služi za brzo privremeno presecanje objekata - presečeni delovi su šuplji tj. sastavljeni od beskonačno tankih stranica. Za razliku od ove, alatka Iseci presek (Section cut) prikazuje delove kao pune i presečeni objekat možete koristiti kao da je normalni deo ili sklop.
Ranije se alatka nalazila u standardnom meniju Pogled (View)/Iseci presek (Section cut). Od verzije FreeCAD 1.1. alatka se nalazi samo u meniju Delovi (Part) okruženja Delovi (Part)
None

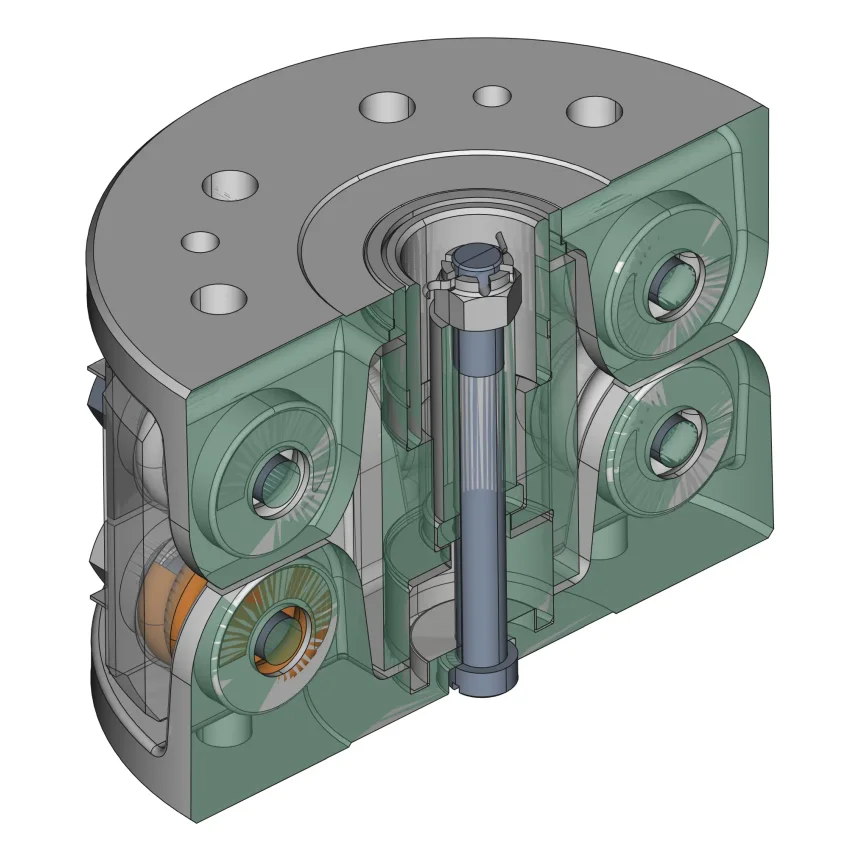

Iseci presek (Section cut)
Upotreba alatke Iseci presek (Section cut):
iz standardnog menija Pogled / Iseci presek (View / Persistent section cut) otvorite prozor za dijalog ove alatke, on će se pojaviti sa desne strane 3D pogleda. Označavanjem neke od opcija (Presek po X, Presek po Y, Presek po Z) automatski će biti započeto pravljenje preseka po toj osi. Poziciju preseka možete regulisati upisivanjem brojčane vrednosti ili klizačem. Kada završite presecanje po jednoj osi možete uključiti presecanje po ostale dve ose, odnosno kombinovati presecanje po više osa. Pomoću dugmeta Preokreni (Flip) možete promeniti stranu presecanja,
alatka Iseci presek (Section cut) u aktivnom dokumentu preseca samo vidljive objekte, na taj način možete regulisati na kojim delovima ili sklopovima želite primeniti alatku,
primetite da čim označite presecanje po nekoj osi, u Stablu dokumenta (Tree view) će se pojaviti novi objekat pod imenom SectionCut. Presecanje u pozadini alatke Iseci presek (Section cut) obavlja alatka Iseci deo (Part cut), tako da je SectionCut objekat običan puni 3D objekat. Ako opozovete označavanje ovaj objekat će nestati iz Stabla dokumenta,
ispod podešavanja smera i pozicije presecanja, nalazi se podešavanje Presek stranice (Cut face). Ako označite opciju Auto, možete stranicama preseka zadavati boju i providnost. Ova opcija radi samo ako su objekti koje presecate iste boje i imaju istu providnost.
Namena alatke Iseci presek (Section cut):
možete je koristiti da vizuelno posmatrate delove u sklopu koji su zaklonjeni, ili čak da posmatrate pomeranje delova unutar sklopa. U ovom slučaju veoma je korisno obojiti delove različitim bojama,
presečeni deo ili sklop možete koristiti na crtežima da istaknete neke oblasti unutar objekata, pa čak i da napravite crtež preseka. Presečeni delovi i sklopovi se u TechDraw radnom okruženju ponašaju isto kao nepresečeni,
pomoću opcije Iseci objekte koji se presecaju, moguće je otkriti delove u koliziji tj. delove koji zadiru jedan u drugi,
posle presecanja se stvara posebni objekat koji je moguće koristiti za razne namene: možete na njemu simulirati obradu u CAM radnom okruženja, vršiti proračune metodom konačnih elemenata u MKE (FEM) radnom okruženju, možete ga štampati na 3D štampaču…
