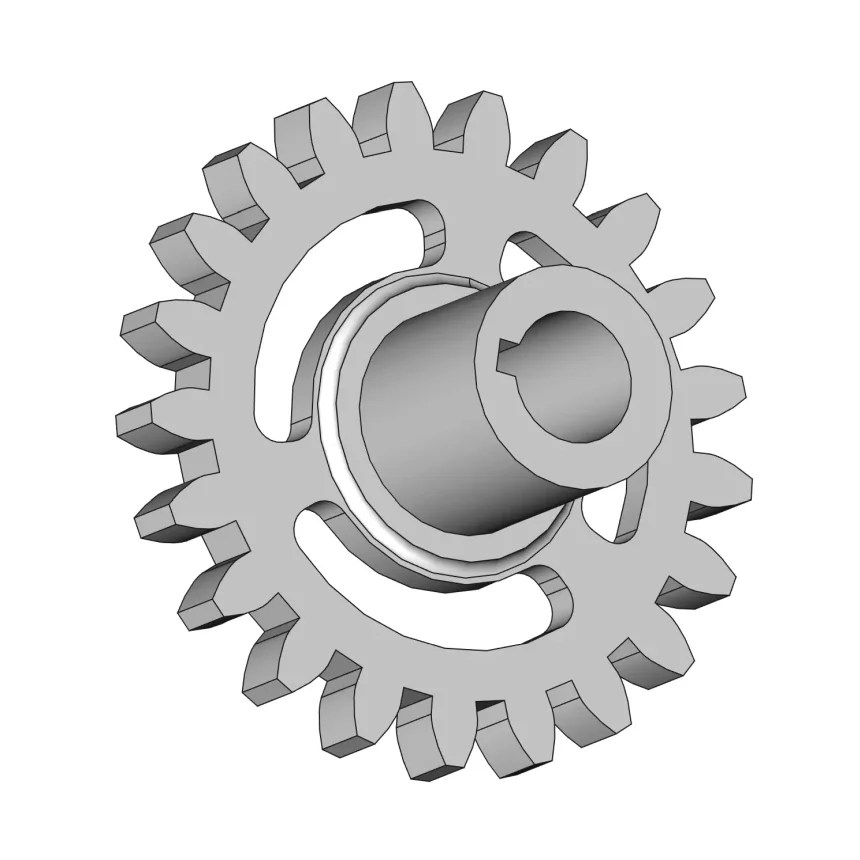

Cilindrični zupčasti točak je zanimljiv primer za početnike, jer na jednom 3D modelu mogu da vežbaju modeliranje zupčanika i rotacionih tela.
Modeliranje zupčanika je veoma čest slučaj u praksi i veoma je korisno da naučite kako se oni modeliraju u FreeCAD-u.
U FreeCAD-u postoje 2 načina kako se modeliraju zupčanici, odnosno kako se dobija profil zupčanika:
Alatka Evolventno ozubljenje u radnom okruženju Konstruisanje delova (Part Design) - Ova alatka služi da napravi ozubljenje samo cilindričnih zupčanika.
Radno okruženje Gear - U ovom radnom okruženju možete napraviti 3D objekat većine tipova zupčanika. Radno okruženje Gear nije deo zvanične verzije FreeCAD-a i morate ga instalirati pomoću Menadžera dodataka.
Cilindrični zupčasti točak - 2D crtež
Moj postupak modeliranja se sastoji od sledećih koraka:
- u Gear radnom okruženju sam napravio 3D objekat cilindričnog zupčanika,
- u Stablu dokumenta sam izabrao napravljeni zupčanik da bi u Uredniku svojstava mogao zadati njegove parametre,
- ušao sam u radno okruženje Konstruisanje delova (Part Design) i pomoću alatke Telo (Body) napravio kontejner Telo,
- kopirao sam zupčanik u kontejner Telo (na ovaj način je zupčanik postao moj početni tipski oblik),
- na uvezeni zupčanik sam na uobičajeni način u okruženju Konstruisanje delova dodao ostale tipske oblike (Izvlačenje, Udubljenje, kružno umnožavanje...)
Ova procedura je veoma bitna, jer opisuje način kako u radno okruženje Konstruisanje delova možete uvoziti 3D objekte napravljene drugim radnim okruženjima (Gear, Delovi…).
Kao što vidite modeliranje zupčanika u FreeCAD-u nije komplikovano. Jedini dodatni korak u odnosu na modeliranje običnih delova je uvoz 3D objekta u obliku zupčanika iz Gear u radno okruženje Konstruisanje delova (Part Design). Procedura uvoza nije potrebna da ste modeliranje Cilindričnog zupčastog točka nastavili u okruženju Konstruisanje delova.
Da bi Vam olakšao vežbanje napravio sam 2D crtež, na kome moežete naći sve podatke potrebne za modeliranje ovog dela.
