Na ovoj strani možete preuzeti 3D model plastičnog točka ručnog viljuškara modeliranog pomoću primitiva u FreeCAD-ovom okruženju Delovi.
Za ovaj točak se može reći da je neka vrsta standardnog dela, jer se proizvodi masovno i koristi se za veliki broj namena. Deo ima zanimljiv oblik i njegovo modeliranje je kvalitetna vežba naprednim početnicima i iskusnim korisnicima 3D CAD softvera koji žele da nauče FreeCAD.
Deo sam modelirao modelirao pomoću primitiva u okruženju Delovi, a sam postupak nije zahtevan i izložiću ga korak po korak. Pošto Vam je na raspolaganju 3D model i imate instaliran FreeCAD, nisam objavio slike pojedinačnih koraka. Da bi ste pratili ovo uputstvo otvorite deo u FreeCAD-u i proširite sve stavke u Stablu dokumenta. Sa tipkom Space na tastaturi možete sakrivati i prikazivati stavke u Stablu dokumenta, a samim tim i u 3D pogledu. Pre početka kliknite na stavku Chamfer - Obaranja ivica i pritisnite tipku Space, na ovaj način ste sakrili završeni 3D model. Da bi uputstvo bilo preglednije zakosio sam slova u imenima stavki. Ako želite da vidite skice koje sam crtao, ili koristite tipku Space, ili dvokliknite na neku od njih da bi ste ušli u okruženje Skice.
Postupak modeliranja pomoću primitiva u okruženju Delovi:
Prvo sam modelirao početni oblik (Revolve-Početni oblik) od kojeg ću oduzimati sve ostale modelirane oblike. Zatim sam modelirao detalj rupe za osovinicu i ležajeve (Revolve-Otvor za osovinu) i bulovom operacijom Isecanje oduzeo sam ga od početnog oblika. Dobio sam oblik modela koji možete videti ako na ekranu ako prikažete samo stavku Cut-Oduzet otvor osovine od početnog oblika. U sledećim koracima ću napraviti udubljenja strane koje ću bulovim operacijama oduzeti od ovog oblika.
Alatkom Izvlačenje modelirao sam oblik jednog udubljenja (Extrude-Udubljenje 1), koje sam koristeći osu rortacije prethodno modeliranog oblika umnožio 5 puta. Za umnožavanje sam iskoristio alatku Okreni koja se nalazi u okruženju Crtanje (Draft). Zatim sam modelirao osnovu (Revolve-Osnova strane) i alatkom Unija sjedinio je sa svih 5 udubljenja modeliranih u prethodnom koraku. Dobio sam oblik modela koji možete videti ako na ekranu prikažete samo stavku Fusion-Sjedinjena osnova sa udubljenjima. Zbog nagiba stranica morao sam da modeliram posebni oblik (Revolve-Korekcija odnosno opsecanje) sa kojim sam malčice doterao oblik dobijen u prethodnom koraku. Na ovaj način sam završio celi oblik udubljenja sa jedne strane (Cut-Spremljena prva strana).
Od oblika (Cut-Oduzet otvor osovine od početnog oblika) sam bulovom operacijom Isecanje oduzeo oblik (Cut-Spremljena prva strana) i na taj način završio udubljenje na jednoj strani početnog oblika. Preostalo mi je da završim drugu stranu.
Udubljenje na drugoj strani je isto kao na prvoj samo što je zaokrenuto za 72 stepena oko X ose. Prvo sam uradio Kopiraj/Nalepi stavke koja predstavlja udubljenje (Cut-Spremljena prva strana) i promenio joj ime na Cut-Druga strana-Kopija prve, zatim sam je zarotirao za 180 stepeni oko Z ose (može i Y) i 72 stepeni oko X ose. Ovako dobijeni oblik sam bulovom operacijom oduzeo od oblika (Cut-Deo sa oduzetom jednom stranom). Na ovaj način sam dobio oblik modela koji je predstavljen stavkom Cut-Deo sa obe strane oduzete, na njemu su završena udubljenja sa obe strane.
Zatim sam zaoblio i obario ivice, i to je to, plastični točak je gotov.
Ovaj deo sam modelirao sredinom 2024. godine i njega za sada nije moguće modelirati pomoću tipskih oblika u okruženju Konstruisanje delova (Part Design). Razlog tome je problem sa Open.Cascade jezgrom. Ovo jezgro ima problem kada dve ivice ili stranice zauzimaju isti položaj u prostoru. Problem je obično lako izbegnuti jer u ogromnoj većini slučajeva potrebno je samo jednu od ivica ili stranica pomeriti za veoma malu vrednost (npr. stavite kotu ne 5 nego 4.999 ili 5.001). Na žalost, oblik ovog točka ne dozvoljava izbegavanje problema na takav način. Inače, CAD jezgra su izuzetno složeni matematički algoritmi i nisu im strani ovakvi problemi. Nadam se da će se ovaj problem u jezgru Open.Cascade brzo rešiti.

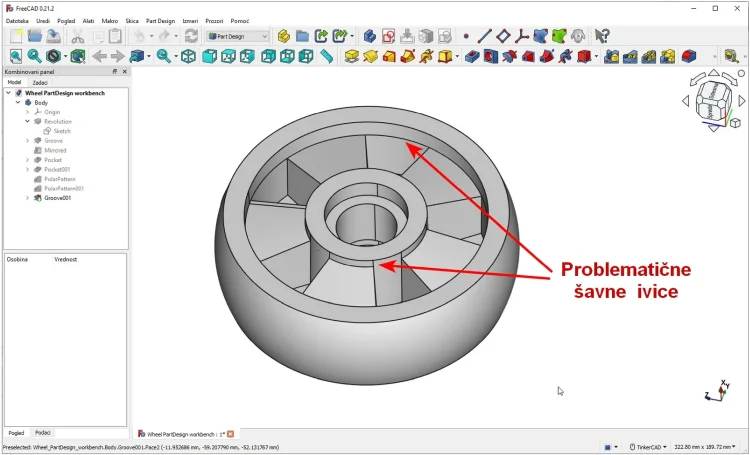

Ako volite da istražujete, probajte sami da modelirate ovaj deo u okruženju Konstruisanje delova. Nije teško doći do oblika 3D modela na kome su napravljena oba udubljenja sa strane. Problem će predstavljati šavne ivice koje neće dozvoljavati da napravite zaobljenja i oborite ivice. Na sledećoj slici možete videti obeležene problematične šavne ivice.
Ako nemate vremena za istraživanje preuzmite gotov 3D model (3d_model_točka_viljuškara_problematične_ivice.FCStd) i otvorite ga u FreeCAD-u.
Problem sam prijavio na zvaničnom FreeCAD forumu (Problem with two surfaces with the same draft angles), mada programeri FreeCAD-a ovde ne mogu mnogo da pomognu jer je to problem jezgra Open.Cascade. Ovaj problem je na žalost dosta star, naišao sam nekoliko puta na njega, ali nikad nisam naišao na slučaj da je nemoguće modelirati ovako jednostavan deo.
Ako želite da vidite kako se u većini slučajeva izbegava ovaj problem pogledajte sledeći video tutorijal:
