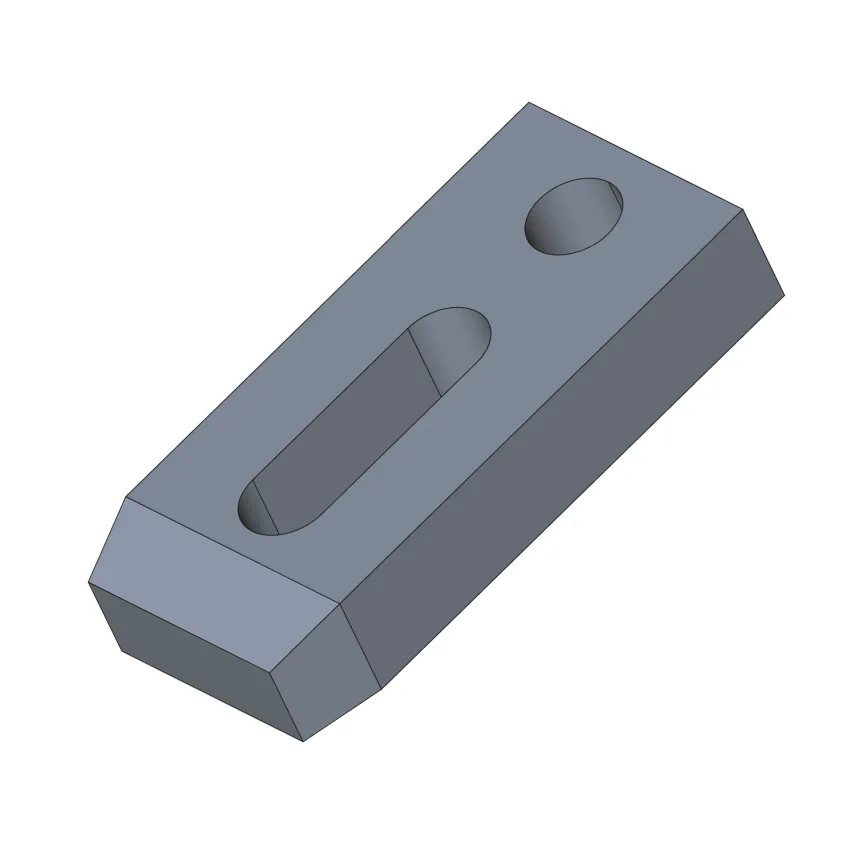

Na ovoj strani možete preuzeti 3D model familije delova ravne stezne šape. Stezna šapa je deo modularnog steznog pribora.
U praksi se često sreću delovi koji imaju isti konstruktivni oblik, ali se razlikuju u dimenzijama. Tipični predstavnici ove grupe delova su standardni delovi.

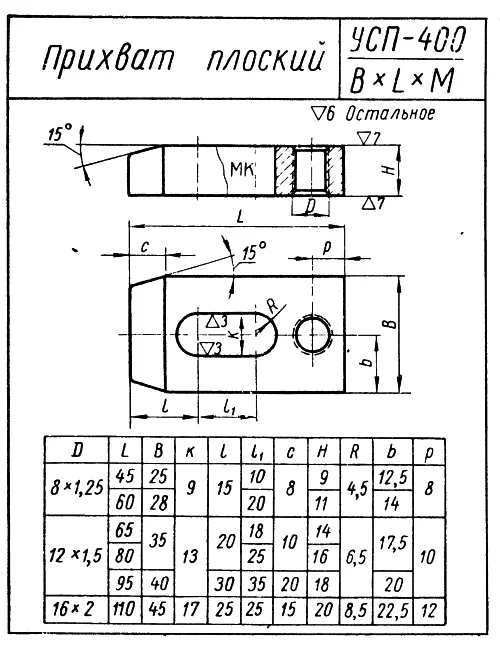

Kod ove vrste delova se ne pravi tehnički crtež za svaki deo već se on predstavi na crtežu kao "Familija delova". Famillije delova se na crtežima prikazuju na isti način kao obični delovi, ali im se mere daju u vidu tabelarnog kotiranja. Na sledećej slici možete videti kako u katalogu modularnog pribora izgleda originalni tehnički crtež familije ravne stezne šape.
Kod ove vrste delova se takođe ne modeliraju 3D modeli svakog dela već se on predstavi na crtežu kao "Familija delova". Proces modeliranja familija delova u FreeCAD-u je isti kao u bilo kom drugom 3D CAD softveru i sastoji se od 3 koraka:
pravljenje tabele promenljivih u okruženju Tabele (Spreadsheet)
modeliranja dela kao da je on običan
povezivanja kota 3D modela sa odgovarajućim kotama u tabeli na crtežu.

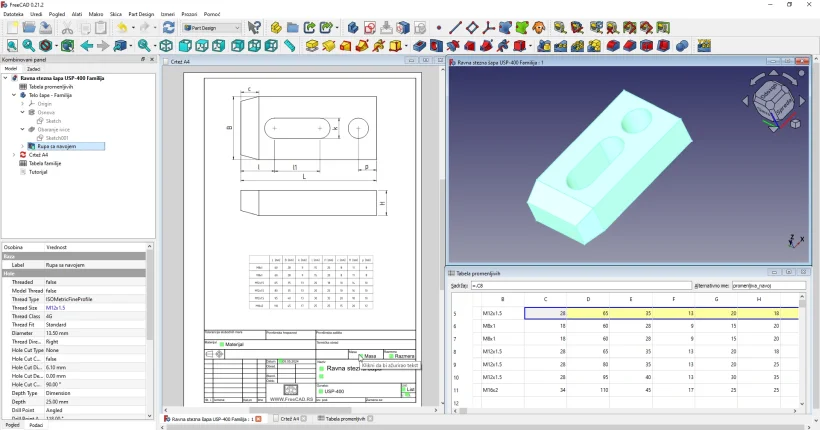

Na sledećoj slici možete videti da se unutar datoteke familije delova nalazi 3D model, tabela i tehnički crtež.
Neću izlagati ceo postupak modeliranja familije delova jer sam postupak dovoljno jasno prikazao u video tutorijalu:

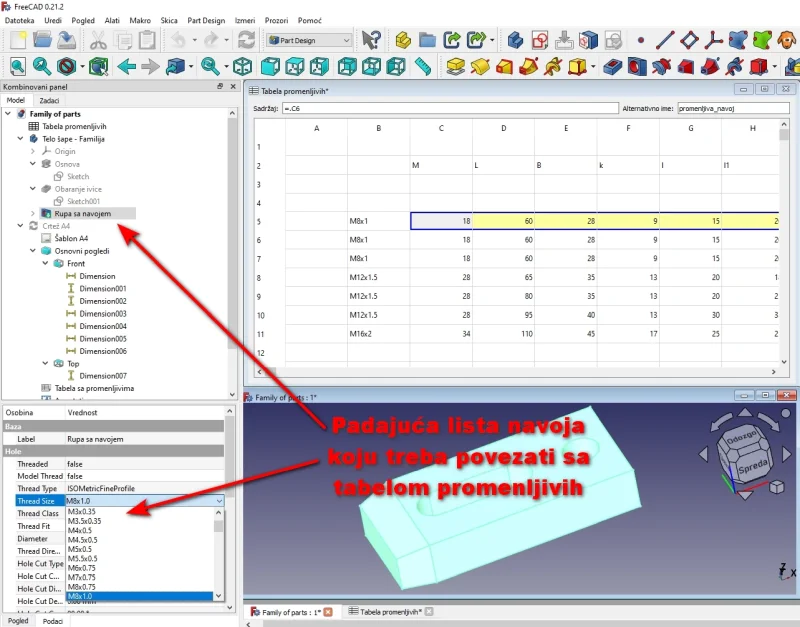

Pomoću ovog tutorijala i originalne slike stezne šape lako ćete napraviti familiju delova. Problem će se pojaviti na kraju kada pokušate da spojite navoj rupe sa tabelom. Navoji su u tipskom obliku Rupa dati u vidu padajućeg menija navoja, oni nisu promenljive i ne mogu se na klasičan način spojiti sa ćelijama tabele. Na sreću u FreeCAD-u je redni broj svake stavke u padajućoj listi promenljiva. Ovaj vid promenljive se zove ENUM.
Proces spajanja padajuće liste i tabele se onda sam nameće. Ako pogledate tabelu promenljivih u mom 3D modelu, kolona C predstavlja redne brojeve navoja iz kolone B u listi navoja tipskog oblika Rupa. Opisno rečeno u ćeliji C5 brojka 18 označava poziciju navoja sitnog koraka M8x1 u padajućoj listi navoja, u ćeliji C8 brojka 28 označava poziciju navoja sitnog koraka M12x1.5... Kolona B ne predstavlja promenljive već samo vizuelno prikazuje imena navoja iz kolone C.

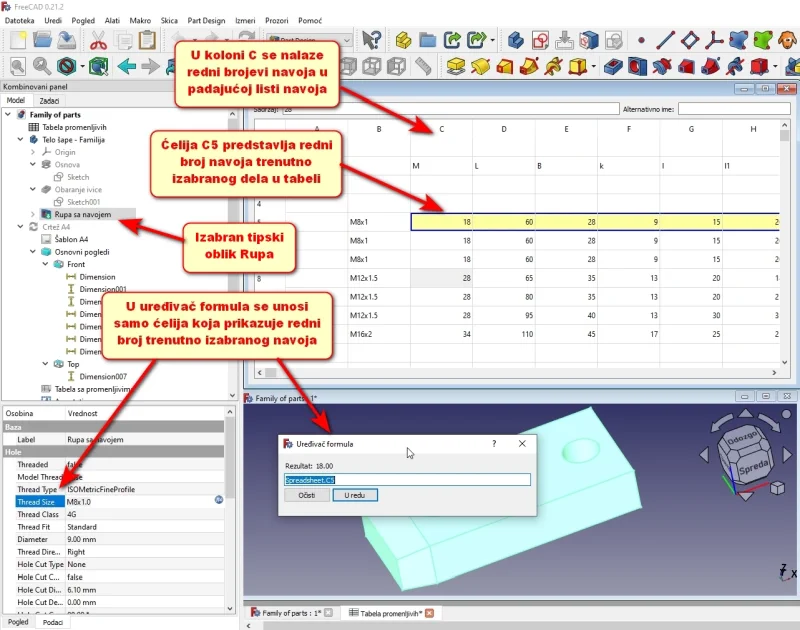

Kada se napravi konfiguraciona tabela (vidi tutorial), FreeCAD će u ćeliji C5 prikazivati trenutno aktuelnu vrednost iz kolone C. Upravo nam je ćelija C5 potrebna da bi smo tipskom obliku Rupa rekli koji navoj da upotrebi. Adresa ćelije C5 se unosi u tipski oblik Rupa preko opcije Veličina navoja (Thread size) u Urednika svojstava (Property editor). Kliknite desnim klikom na opciju Veličina navoja (Thread size), izaberite Uređivač formula (Expression) i unesite u njega izraz
Spreadsheet.C5
spreadsheet je sistemski naziv Vaše tabele, a C5 je adresa ćelije u tabeli.
Al sam objasnio :-)
Vodite računa da ovaj postupak nije za početnike i ništa Vam neće biti jasno dok ne upoznate FreeCAD i ne napravite nekoliko familija delova u njemu.
U datoteci koju možete preuzeti ispod, pored 3D modela familije stezne šape nalazi se i tehnički crtež sa tabeliranim kotiranjem dimenzija stezne šape. Ako Vam se crtež ne prikazuje kada otvorite datoteku, uđite u okruženje Tehnički crteži (TechDraw) i pritisnite ikonu Osveži (Refresh).
Nisam uspeo da nađem kako da zamrznem crtež u TrchDraw okruženju t.j. način da se pogledi ne menjaju zajedno sa 3D modelom. Ako neko nađe rešenje, molim Vas javite mi.
