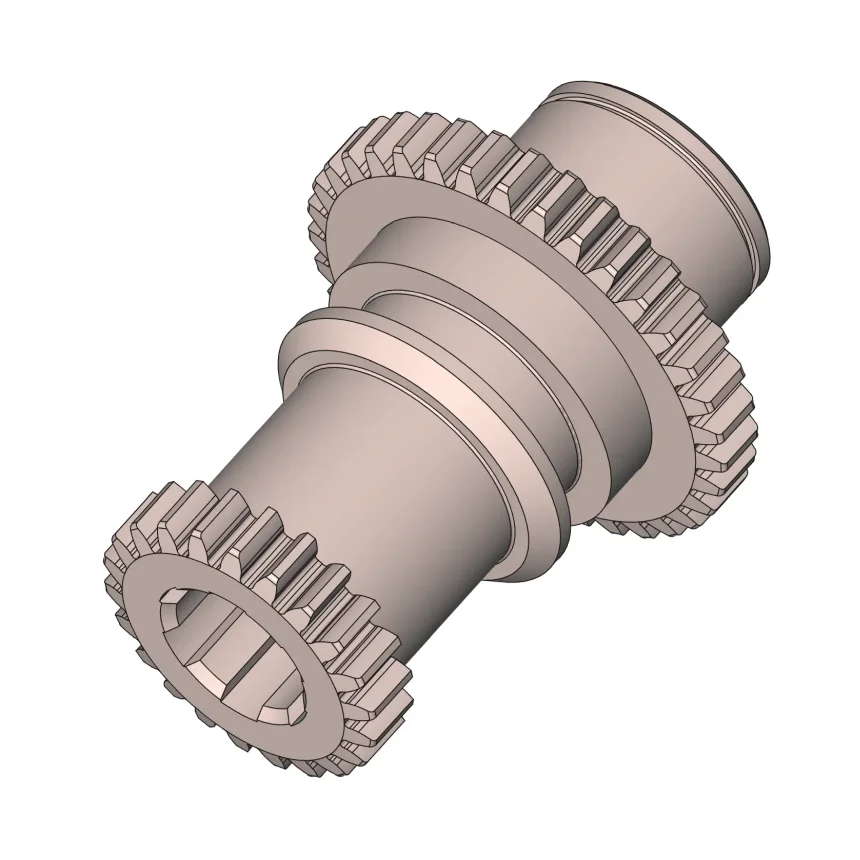

Ovde možete preuzeti 3D model dvostrukog zupčanika (Dupli zupčanik) koji je kompletno modeliran u FreeCAD-u (Radno okruženje Konstruisanje delova (Part Design)).
Oba profil ozubljenja sam napravio pomoću alatke Evolventno ozubljenje (Involute Gear) koju možete nači u meniju Konstruisanje delova. Alatka Evolventno ozubljenje služi za pravljenje skice profila ozubljenja koja se onda može alatkom Izvlačenje pretvoriti u puno telo (Solid). Ova alatka može da napravi samo profil cilindričnog zupčanika, ako vam treba neka druga vrsta zupčanika, u tom slučaju morate koristiti Gear radno okruženje.
Crtež na osnovu kog sam modelirao ovaj deo sam pronašao u starom ruskom katalogu delova i sklopova vertikalne bušilice, koji je bio namenjen službi održavanja mašina. Crtež sam zajedno sa 3D modelom stavio u arhiviranu datoteku koju sam Vam ponudio za preuzimanje. Pomenuti katalog možete preuzeti u kategoriji FreeCAD izazovi. Ako volite da modelirate delove i sklopove, predlažem Vam da pogledate sve kataloge u ovoj kategoriji i priključitite se akciji modeliranja izazova u FreeCAD-u. Na ovaj način ćete vežbati modeliranje realnih delova i sklopova, a svi posetioci će videti Vaše mogućnosti i mogućnosti FreeCAD-a.
Ako Vam je takva struka da često imate posla sa zupčanicima, ovaj 3D model je odlična vežba za Vas. Modeliranjem ovog duplog zupčanika možete naučiti kako se crta profil zupčanika, kako se modelira dupli zupčanik, kako se modelira žlebni spoj sa ravnim bokovima… Gotov 3D model možete iskoristiti za vežbanje izrada crteža dvostrukog zupčanika, za neki proračun metodom konačnih elemenata, rendering...
