Ako ste prošli osnovnu obuku za modeliranje u FreeCAD-u i želite da se uhvatite u koštac sa malo ozbiljnijim 3D modelom iz realnog života onda je kućište ležišta okretnog postolja vagona pravi izbor za Vas.

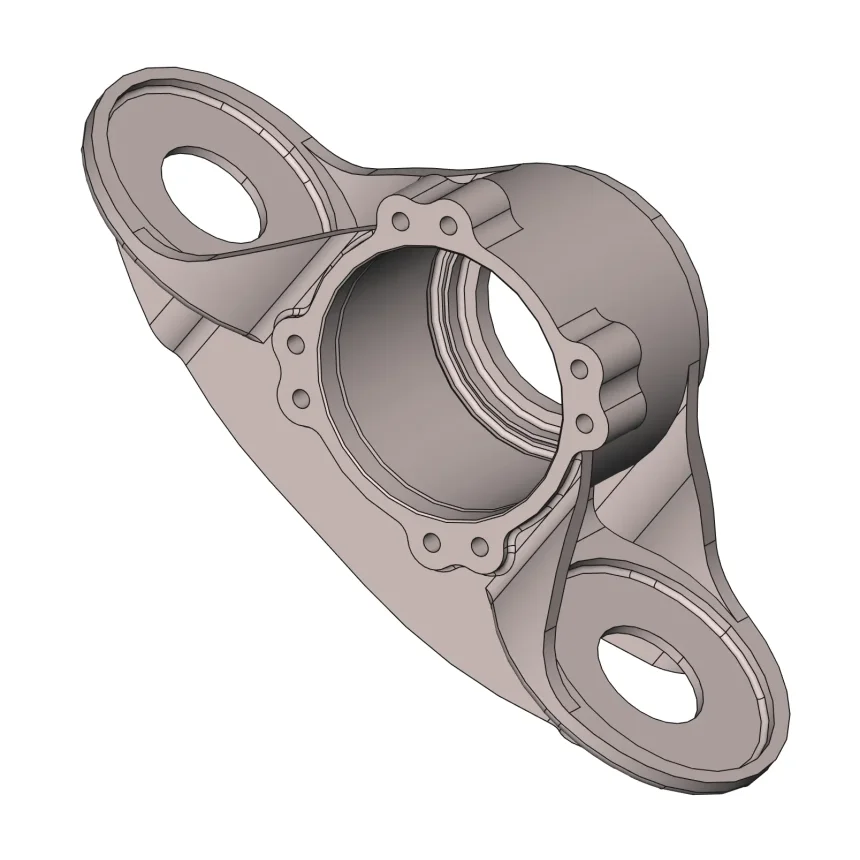

Kućište služi za smeštaj kotrljajućih ležajeva i verovatno ste ga svi videli jer se nalazi na svakom točku železničkog točka, ispod i između onih velikih opruga. U sredini dela se nalazi kućište u koje ulazi rukavac osovine zajedno sa kotljajućim ležajem, a sa strane simetrično se nalaze konzole na koje su smeštene zavojne opruge. Izgled kućišta je takav da štiti ležajeve, olakšava radove na održavanju (podmazivanje, čišćenje, montažu i demontažu ležajeva), a njegove tolerancije moraju obezbediti izmenljvost. Proizvodi se tehnologijom livenja.
Kućište nije teško za modeliranje, ali nije ni za potcenjivanje. Ako ste početnik koji želi da pređe na napredniji nivo, probajte samostalno da ga modelirate. U FreeCAD-u se ovaj deo modelira možda malo komplikovanije nego u poznatim komercijalnim 3D CAD programima, pošto u FreeCAD-u za sad ne postoje napredni tipski oblici za izvlačenje otvorenih skica ili za modeliranje rebara.
Crtež kućišta sam pronašao u starom ruskom katalogu delova i sklopova vagona, koji je bio namenjen službi održavanja na njihovoj železnici. Crtež sam zajedno sa 3D modelom stavio u ahiviranu datoteku koju sam Vam ponudio za preuzimanje. Pomenutu knjigu možete preuzeti u kategoriji Izazovi. Ako volite da modelirate delove i sklopove, predlažem Vam da pogledate sve knjige u ovoj kategoriji i priključitite akciji modeliranja izazova u FreeCAD-u. Na ovaj način ćete vežbati modeliranje realnih delova i sklopova a svi posetioci će videti na delu mogućnosti FreeCAD-a.
Kod modeliranja ovog kućišta najveći problem su složena zaobljenja koja FreeCAD t.j. CAD jezgro OpenCascade nije u stanju da proračuna i stvori. Deo sam modelirao u verziji 0.20.2, i ona nije bila sposobna da napravi sva potrebna zaobljenje. Od tada ga nisam dirao, tako da ako imate vremena i volite izazove probajte vi da ga završite. Možda su danas poboljšani algoritmi za proračun zaobljenja u OpenCascade jezgru pa je to već moguće. Naravno, ako ga završite, bilo bi odlično ako možete da podelite 3D model sa ostalim posetiocima ovog sajta.
Proces modeliranja ovog dela zahteva ozbiljno znanje i mišljenja sam da svaki početnik koji želi da pređe na napredniji nivo 3D CAD modeliranja, mora da bude sposoban da samostalno modelira ovakve delove.
