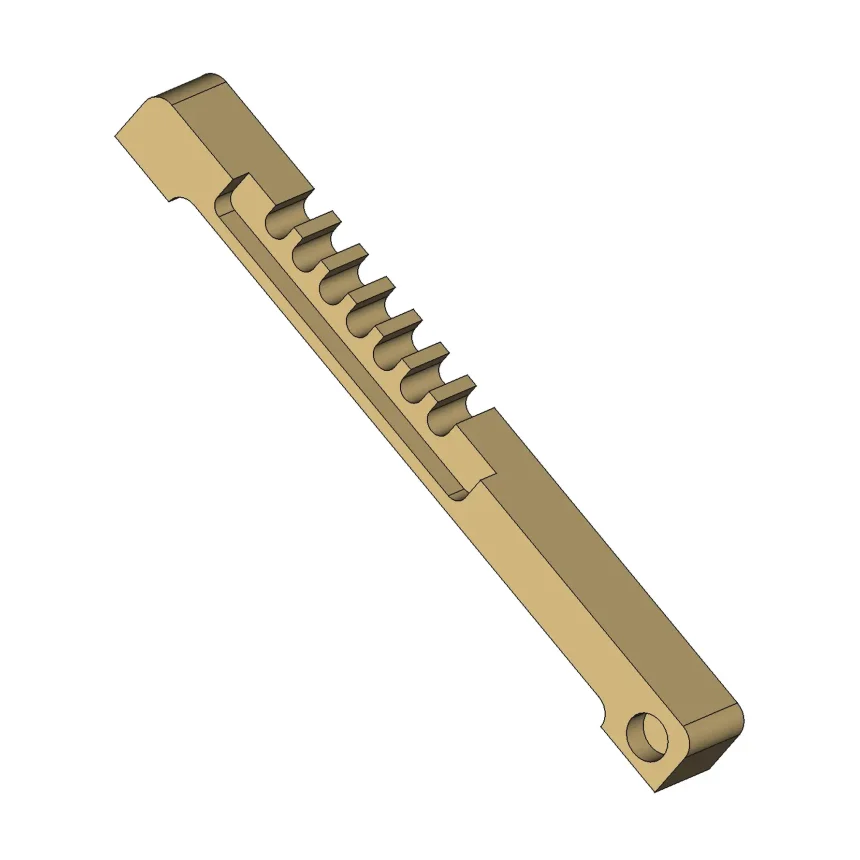

Noga štafelaja je tipičan deo proizvoda od drveta koji prave stolari, zanimljivog je izgleda, ali nije težak za modeliranje.
Noga štafelaja - 2D crtež
Ovaj deo ima tipičan izgled delova drvenih konstrukcija kod kojih je potrebno menjati nagib nekog dela konstrukcije. Paralelni žljebovi služe da se na njih osloni deo konstrukcije koji treba da ima različite uglove nagiba. Većina delova na konstrukcijama od drveta su jednostavni prizmatični delovi t.j. za njihovo modeliranje se koriste tipski oblici Izvlačenje (Pad), Rotacija (Revolve), Udubljenje (Pocket), Kružno udubljenje (Groove), Rupa (Hole) i sl. Praktično rečeno modeliranje preko 90% delova drvenih konstrukcija se svodi na crtanje jednostavnih skica koje onda služe za pravljenje pomenutih tipskih oblika. Logika crtanja se svodi na pravljenje početnog tipskog oblika Izvlačenje (Pad) ili Rotacija (Revolve) a onda se svi napravljeni tipski oblici dodaju ili oduzimaju od početnog.
Istom logikom sam i ja modelirao ovaj deo:
napravio sam početni tipski oblik pomoću pravougaone skice,
napravio sam 3 udubljenja pomoću nacrtanih skica i alatke Udubljenje (Pocket). Otvorite 3D model u FreeCAD-u, uđite u radno okruženje Konstruisanje delova (Part Design) i pogledajte kako izgledaju skice i koje parametre sam koristi prilikom pravljenja udubljenja.
Zatim sam pomoću skice i alatke Udubljenje (Pocke) napravio žljeb za oslanjanje dela konstrukcije koji treba da menja nagib. Ovih žljebova treba da bude 7 i linearno su raspoređeni na delu (pogledajte 2D crtež). U okruženju Konstruisanje delova postoji alatka Linearno umnožavanje (Linear Pattern) koja upravo služi za tu svrhu i koju sam i ja iskoristio da linearno kopiram ovaj žljeb.
napravio sam 2 tipska oblika Zaobljenje (Fillet)
