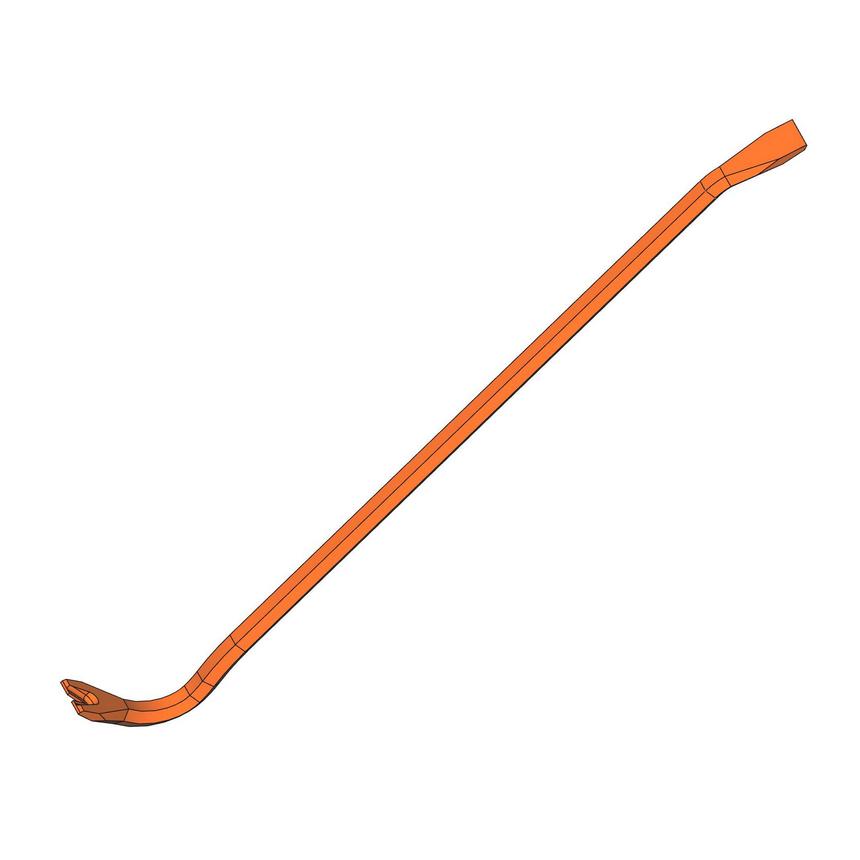

Ovde Vam je na raspolaganju 3D model pajsera kompletno modeliran u FreeCAD radnom okruženju Konstruisanje delova (Part Design).
Pajser je alat koji se može koristiti kao poluga prilikom razdvajanja dva predmeta ili za vađenje eksera. Ovaj model pajsera je napravljen od šestougaone metalne šike, krajevi su savijeni i spljošteni, na jednom kraju je prorez koji služi za vađenje eksera. Ovo je odličan model pajsera, proverio sam ga na dve šupe i jednom ambaru, radi kao švajcarski sat. Pajser je ne samo korisna alatka, već i odlična sprava za vežbanje mišića, ako ne verujete probajte da radite sa njim ceo dan, takvu kvalitetnu vežbu Vam ne može pružiti ni jedna teretana.
3D model je realnih dimenzija jer sam ga modelirao na osnovu mog pajsera skidanjem dimenzija pomoću metra i šublera. Prvo sam napravio fotografiju pogleda na kome se vidi njegov oblik. Fotografiju sam importovao u FreeCAD i skalirao tako da pajser na njoj bude realnih dimentija. Na osnovu ovako pripremljene fotografije sam mogao da modeliram osnovni oblik pajsera. Dimenzije ostalih detalja sam dobio merenjem pomoću metra i šublera.
Ako otvorite 3D model u FreeCAD-u, veoma lako možete videti način modeliranja pajsera. Ako u stablu dokumenta izaberete neku stavku (tipski oblik) i pritisnete tipku Space na tastaturi, FreeCAD će u 3D pogledu prikazati samo tipske oblike zaključno sa izabranim tipskim oblikom. Svi tipski oblici koji se u stablu nalaze iza izabranog, neće biti prikazani. Ako izaberete prvi tipski oblik, pritisnete tipku Space, pa onda drugi, pritisnete tipku Space… i tako redom, u 3D pogledu će Vam biti prikazana kompletna istorija modeliranja ovog 3D modela. Veoma jednostavan i koristan postupak.
Potražite na nekoj internet prodavnici fotografiju na kojoj se vidi oblik pajsera i njegove dimenzije. Na osnovu ovih podataka probajte sami da modelirate 3D model pajsera, ako negde zapnete pogledajte kako sam to ja uradio. Kada završite 3D modeliranje, probajte da napravite njegov crtež. Ako želite da podelite napravljeni 3D model i crtež sa ostalim posetiocima ovog veb sajta, slobodno mi ga pošaljiite, rado ću ga uz Vašu saglasnost objaviti.
