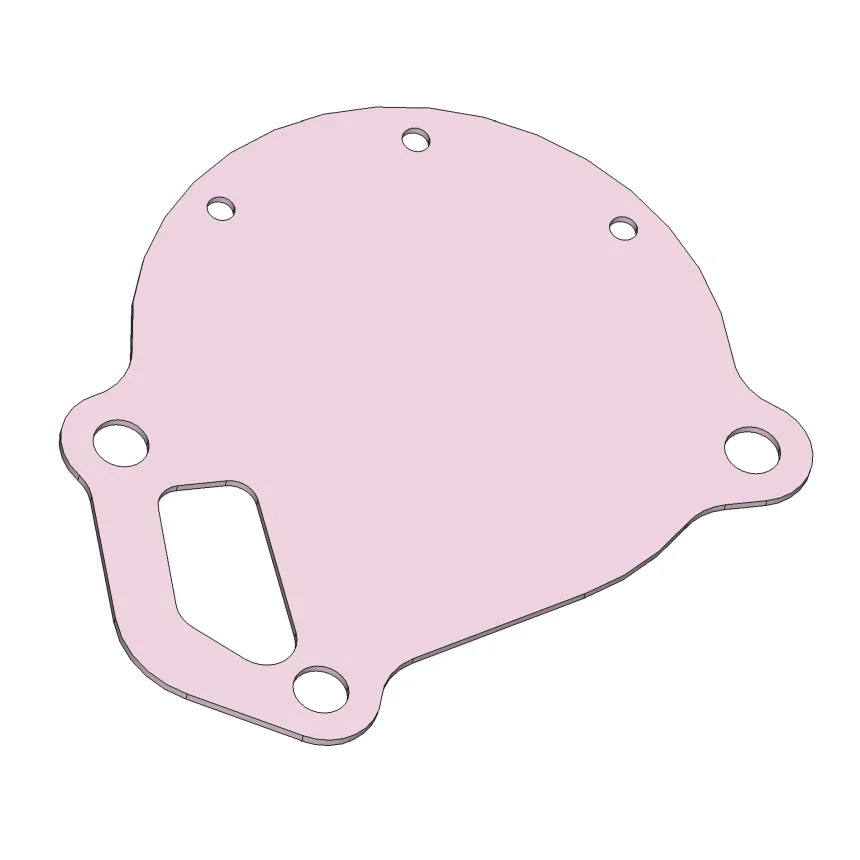

3D model poklopac razvodne kutije sam modelirao zato što ima veoma zanimljivu skicu, dok je nacrtate provežbate mnogo funkcija radnog okruženja Skice (Sketcher).
Ovaj deo je lak za modeliranje a malo teži za crtanje. U praksi to znači da je skica ovog dela malo složenija za crtanje što je čini idealnom za vežbanje.
Poklopac razvodne kutije - 2D crtež
Tipski oblik Izvlačenje skice (kontura i 3 rupe). Prilikom crtanja skice za ovaj tipski obli, prvo se moraju nacrtati 3 rupe (∅13mm), pošto su pozicije geometrijskih elemenata od kojih se satoji kontura kotirani u odnosu na pozicije ovih rupa. Položaj samih rupa je kotiran u odnosu na kordinatni početak. Kada nacrtate i kotirate rupe, sledi crtanje konture. Savetujem Vam da crtanje konture počnete od velikog luka čiji centar je u koordinatnom početku. Posle velikog luka nacrtajte 3 luka čiji centri su u rupama i onda je preostalo samo da docrtate i kotirate preostale geometrijske elemente. Pogledajte ceo proces crtanja u video tutorijalu koji sam napravio.
Sledeći tipski oblik je zaobljenje (15mm) - Da ne bi opteretio skicu u prvom koraku, zaobljenja sam uradio kao posebni tipski oblik.
Tipski oblik Udubljenje - Ovaj korak se mogao napraviti i pomoću tipskog oblika Rupa, ali pošto ove tri rupe nemaju navoj ili upuštanje, odlučio sam se da to bude udubljenje. Neke firme insistiraju da se svi otvori koji se buše crtaju pomoću tipskog oblika Rupa. Nacrtao sam skicu gde sam definisao položaj i prečnike rupa (∅6.5mm) i onda sam pomoću alatke tipski oblik Udubljenje napravio 3 rupe. Položaj rupa je definisan pomoću linija koje sam proglasio za pomoćnu geometriju. Ove tri rupe nisam nacrtao na skici iz prvog koraka da je ne bi pravio dodatno komplikovanom i nepreglednom.
Tipski oblik Udubljenje - U ovom koraku je potrebno napraviti prvo skicu otvora a onda napraviti tipski oblik Udubljenje pomoću nje. Konturu otvora je dosta teško pozicionirati, tako da vam savetujem da prvo nacrtate pravougaonik, kotirate mu dimenzije i položaj, a tek onda unutar pravougaonika nacrtate konturu. Ova skica je takođe mogla biti deo skice u prvom koraku, ali da ne bi dodatno komplikovao početnu skicu, ovo udubljenje sam napravio da bude posebna operacija u Stablu dokumenta.
Na kraju je ostalo samo da napravim tipski oblik zaobljenje (10mm) na jednoj ivici.
