Prirubni prsten je deo zanimljivog izgleda iz ugla modeliranja i korisno je probati samostalno modelirati njegov 3D model.

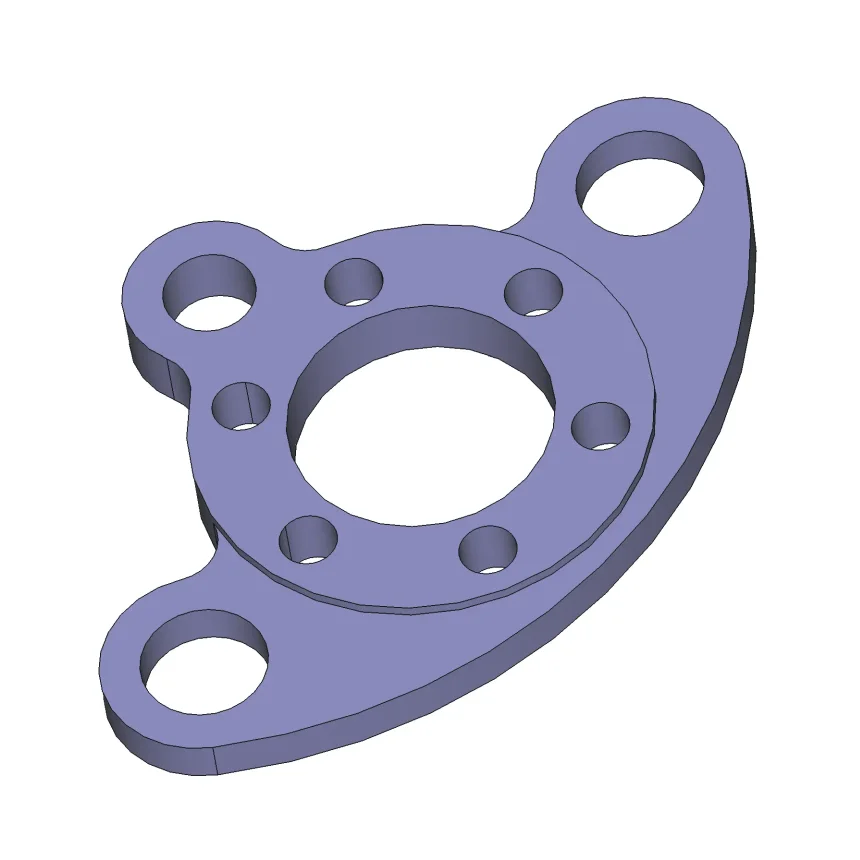

Prirubni prsten - 2D crtež
Prirubni prsten nije složen za modeliranje i ako otvorite 3D model u FreeCAD-u, moći ćete videti kako sam ga ja modelirao. Ako imate ideju za neki drugi način, slobodno probajte, meni se ovaj način činio nekako najprihvatljivijim. Mada, kad gledam na sliku dela, u stvari baš i nema mnogo načina, jer se samo dva nameću kao kvalitetni:
prvi je moj način, a to je da početni tipski oblik bude centralni krug i izbočina (sa rupom) koja se nalazi na ravni simetrije. Bočne izbočine sa rupama se dodaju u sledećem kraku.
drugi način je da početni tipski oblik bude napravljen pomoću skice kompletne spoljašnje konture a centralni kružni detalj sa izbočinom se doda u sledećem koraku.
Naravno na kraju kružnim umnožavanjem morate kopirati rupe oko centralnog kružnog detalja.
