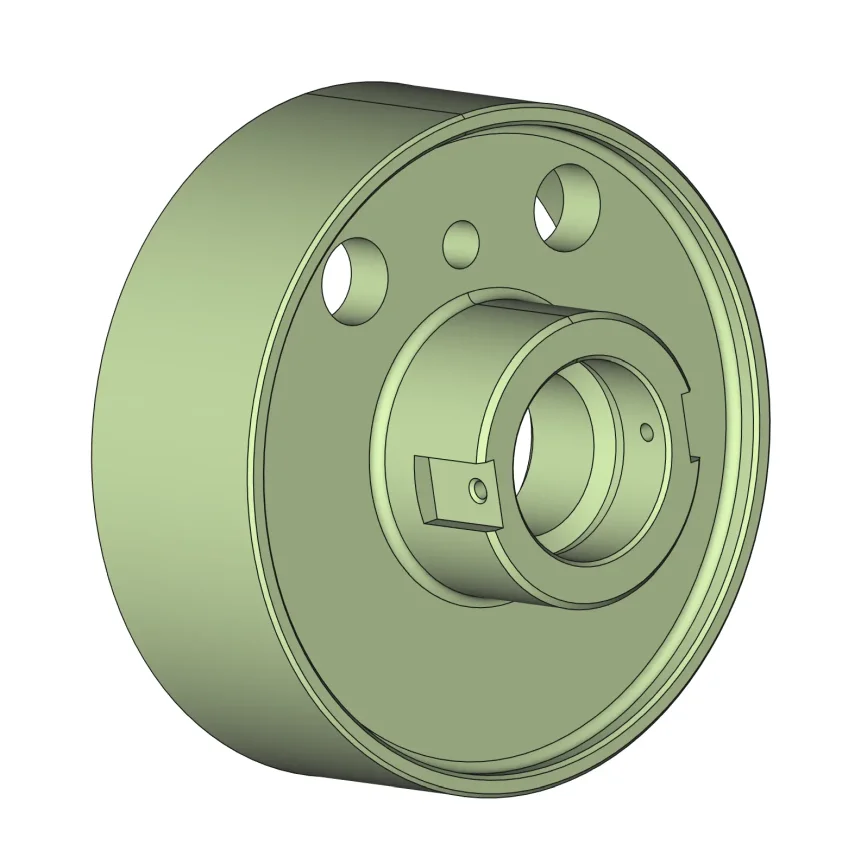

Pred Vam je slika rotacionog dela čiji FreeCAD 3D model možete preuzetina na dnu ove veb strane.
Crtež na osnovu kog sam modelirao ovaj deo sam pronašao u starom katalogu rezervnih delova struga za rezanje navoja izdatog još za vreme SSSR-a. Ovaj deo pripada kategoriji FreeCAD izazova Strug za rezanje navoja 1K62.
Deo sam nazvao Telo povoca patrona i to je bukvalni prevod pomoću translatora originalnog naziva dela na ruskom jeziku. Ne znam čemu je služio deo i kako da ga pravilnije nazovem.
Na centralnom otvoru postoji segment na kome je unutrašnji navoj M90. Da bi ste napravili u FreeCAD-u unutrašnji navoj morate prvo napraviti 3D objekat ureznica pomoću alatke Add metric threaded rod for tapping holes, a onda je bulovom operacijom oduzeti od 3D modela. Preostali postupak modeliranja je sličan kao kod većine rotacionih delova i neću ga objašnjavati. Ako ste se uhvatili u koštac sa ovim delom, trebalo bi da znate da modelirate jednostavne obrtne delove.
Gore sam napomenuo da ovaj deo priprada kategoriji FreeCAD izazova. Zamolio bih Vas da pogledate ovu zanimljivu kategoriju koja ima sa jedne strane ulogu da promoviše mogućnosti besplatnog 3D CAD softvera FreeCAD, a sa druge da omogući posetiocima da vežbaju ili proveravaju svoje znanje na pravim delovima i sklopovima.
Ovo je veoma kvalitetan deo za vežbanje 3D CAD modeliranja obrtnih delova u FreeCAD-u i namenjen je naprednim početnicima. Može se modelirati na više načina, a ako otvorite model možete pogledati kako sam ga ja modelirao. Naravno, prvo probajte sami da ga modelirate, a moj model pogledajte samo ako ste negde zapeli. Dimenzije ne morate da vadite iz 3D modela, jer sam bio vredan i nacrtao sam u FreeCAD-u crtež na osnovu originalnog crteža iz kataloga.
