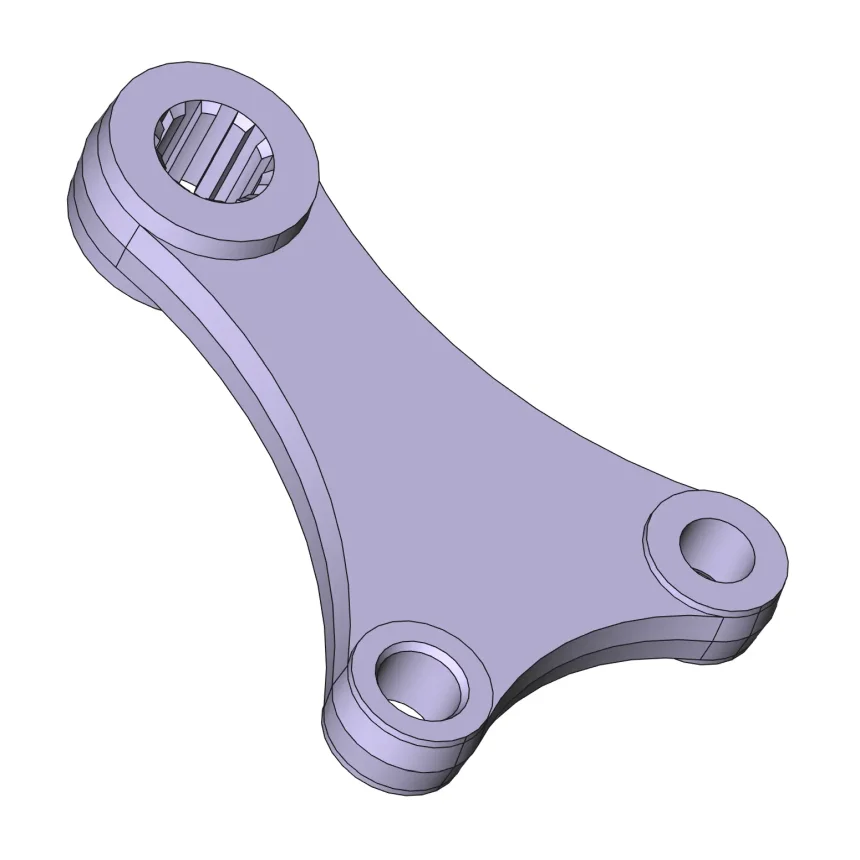

Pogledajte deo na slici, ako Vam se sviđa probajte da ga modelirate i napravite njegov tehnički crtež, naravno u FreeCAD-u.
Deo se zove trapezna poluga, njegov crtež sam pronašao u staroj knjizi izdatoj u SSSR-u. Knjiga je u stvari bila katalog tehničkih crteža delova viljuškara koji se proizvodio sredinom prošlog veka. 3D model trapezne poluge zajedno sa originalnim tehničkim crtežom se nalaze u arhiviranoj datoteci koju možete preuzeti na dnu ove strane.
Ovaj deo spada u FreeCAD Izazove. Ako želite da proverite Vaše CAD znanje na delovima i sklopovima iz prakse, uključite se u ovu akciju.
Modeliranjem ovog dela početnici mogu da nauče nekoliko stvari:
Kako se modeliraju delovi sa dvostrukim nagibom u odnosu na jednu ravan. Dvostruki nagib se često pojavljuje kod delova koji se proizvode tehnologijama livenja ili presovanja. Ovakvi delovi se crtaju običnom alatkom za izvlačenje skica (Pad), na isti način kao delovi bez dvostrukog nagiba. Jedina razlika je što prilikom izvlačenja morate označiti opcije Simetrično u odnosu na ravan i Ugao nagiba.
Kako se modelira unutrašnje ozubljenje. Ako se bavite klasičnim mašinstvom često ćete morati modelirati ozubljenja. Unutrašnja u spoljašnja ozubljenja se modeliraju jednostavno i na isti način, prvo se nacrta jedan zubac a onda se on rasporedi za određni broj po kružnici. Kod spoljašnjeg ozubljenja zubac modelirate izvlačenjem skice a kod unutrašnjeg tako što pomoću skice pravite udubljenje.

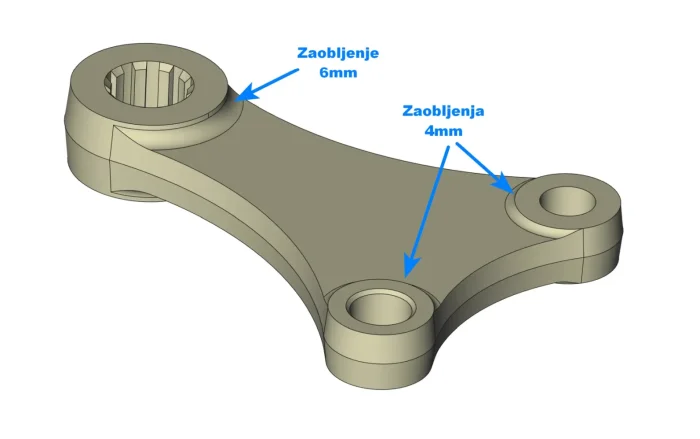

Da su složeni radijusi veoma teški za modeliranje – Složeni radijusi su problem za sve softvere i njihovo pravljenje zavisi od CAD jezgra pomoću kojeg je 3D CAD softver napravljen. FreeCAD je napravljen pomoću besplatnog jezgra OpenCascade u koje nisu uloženi milioni dolara i njegove mogućnosti za pravljenje složenih radijusa su za sada dosta skromne. Na tehničkom crtežu koji ste preuzeli sa 3D modelom kotirana su zaobljenja 6mm i 4mm. Na prvi pogled ta zaobljenja izgledaju jednostavno, ali to nije tako. Na sledećoj slici ih možete videti napravljenja pomenuta zaobljenja u malo skupljem komercijalnom 3D CAD softveru. Na žalost OpenCascade jezgro i FreeCAD još nisu u stanju da naprave ovako složena zaobljenja.
Kako da naprave tehnički crtež ovog dela – Napravite samostalno u TechDraw radnom okruženju tehnički crtež poluge. Pronađite originalni tehnički crtež unutar arhivirane datoteke sa 3D modelom i napravite u FreeCAD-u tehnički crtež sličan njemu. Uporedite crteže i izvucite pouke. Ako ste ponosni na tehničke crteže koje ste napravili, možete mi ih poslati da ih podelim sa posetiocima ovog sajta.
