Redovno se osnovne mere uzdužnih klinova uzimaju iz tablice u zavisnosti od prečnika vratila ili osovine.

Ali ako je u pitanju nekakav izuzetan slučaj, dimenzije klina treba naknadno proveriti s obzirom na

  1. specifični pritisak i

  2. smicanje.



Primer. Izračunati naprezanja kojima je izložen uzdužni klin, sl. 84, ako je prečnik točka D=1000 mm, obodna sila P=600 kp, prečnik vratila d=80 mm, dimenzije klina bxh=24x14 mm, a dužina l=140 mm. Klin je upušten u vratilo za 7 mm. Materijal klina i vratila je čelik 0645. Smer obrtanja se ne menja.

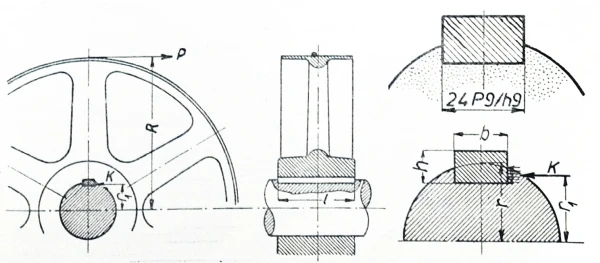

Slika 84



  1. Veličina specifičnog pritiska između vratila i klina određena je obodnom silom i dimenzijama klina. Na taj se način sila K koju treba da primi klin dobije se iz jednačine momenata:

$P\cdot R=K\ r_1$;

iz slike 84:

$r_1=r-0,7/2$

$r=80/2=40 \ mm; \quad r_1=4-0,7/2=3,65\ cm$

$P\cdot R=3,65K; \quad K=\frac{P\cdot R}{3,65}=\frac{600\cdot 50}{3,65}=8220 \ kp$


Uz pretpostavku da se pritisak K ravnomerno raspodeli po površini upuštenog dela klina, specifičan pritisak se odredi na osnovu jednačine:

K= F·p, ovde je F=0,7·l [cm2] površina klina koja je izložena pritisku usled sile K. Tada je specifični pritisak između klina i vratila

$P=\frac{K}{F}=\frac{8220}{0,7 \cdot 14}=840 \ kp/{cm}^{2}$

što približno predstavlja graničnu vrednost dozvoljenog specifičnog pritiska za odabrani materijal pri jednosmisleno promenljivom opterećenju (tablica 8).

Međutim, time bi bio prekoračen dozvoljeni specifični pritisak izmedu klina i glavčine točka od livenog gvožđa (p=600 do 700 kp/cm2). Ali se takvi točkovi redovno naglavljuju toplim ili hladnim presovanjem tako da se između vratila i glavčine postigne presovan sklop, npr. H7/u6. Tada za liveno gvožđe mogu doći u obzir i veći specifični pritisci, pošto između delova izloženih pritisku ne mogu, u tim uslovima, nastupiti nikakva međusobna pomeranja i pošto tada klin služi uglavnom samo za osiguranje veze.



  1. Proveravaju se dimenzije klina s obzirom na smicanje. Površina preseka f=b·l [cm2] izložena je smicanju usled sile P·R/r. Naprezanje od smicanja u ovom preseku iznosi


${\tau }_{a}=\frac{P\cdot R}{r\cdot b\cdot l}=\frac{600\cdot 50}{4\cdot 2,4\cdot 14}=224 \ kp/{cm}^{2}$

što je znatno manje od dozvoljenog naprezanja

$\tau=600 \ kp/{cm}^{2}$

U ovom je slučaju, s obzirom na veliki stepen koncentracije naprezanja na ivicama žljeba za klin, odabrana za τdozv manja vrednost nego što je to navedeno u tablici dozvoljenih naprezanja.
