Cirkla je jedan od najstarijih alata, a ovde možete preuzeti 3D modele nekoliko najčešće korišćenih tipova.

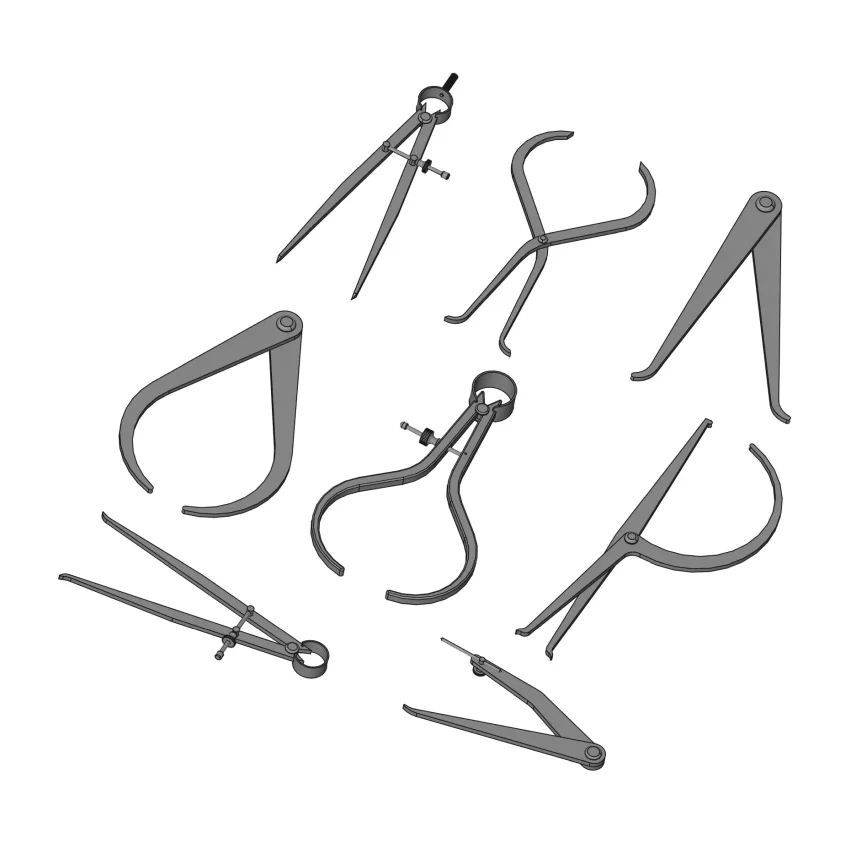

Ovaj alat se često naziva i nazivima mašinski šestar i kaliper (od eng. Caliper). Cirkla služi za prenos i upoređivanje dimenzija, a postoje i specijalne vrste npr. cirkla za obeležavanje linije paralelne nekoj ivici, kaliper za merenje debljine masnih naslaga na koži, cirkla za prenos dimenzija ljudskog lica… Postoje razne vrste cirkli, a podela se obično vrši na osnovu namene ili vrste veze između krakova cirkle. Cirkla može da ima i neki mehanizam (obično šraf) pomoću kojeg se fiksira dimenzija koja se prenosi ili obeležava. Kao što možete videti na slici, na raspolaganju su Vam 3D modeli nekoliko tipova cirkle: cirkle za prenos unutrašnjih dimenzija, cirkle za prenos spoljašnjih dimenzija, cirkla za obeležavanje linije paralelne nekoj ivici, brodska cirkla...
3D modele sam modelirao na osnovu fotografija pravih cirkli koje sam pronašao na internetu. Proces modeliranja na osnovu njih je jednostavan. Pronađete na internetu fotografiju i realne dimenzije cirkle. Fotografiju uvezete u FreeCAD i skalirate da dimenzije cirkle na fotografiji odgovaraju njenim realnim dimenzijama koje ste negde pronašli ili izmerili. Sada možete početi modelirati delove i formirate sklop. Skice na osnovu koji pravite tipske oblike dobijate približnim opcrtavanjem kontura delova cirkle sa fotografije. Ovo je veoma jednostavan način da precizno modelirate predmeta samo na osnovu njegove fotografije i gabaritnih dimenzija. Oblik se sa fotografije prenese na 3D model opcrtavanjem, a pošto je ona realnih dimenzija, sve što modelirate akođe je realnih dimenzija. Jedini uslov je da se na fotografiji nalazi snimak ortogonalnog pogleda na predmet, jer tada njegove dimenzije nisu deformisane.
Sve 3D modele koje sam ovde postavio sam modelirao za veb sajt koji je za englesko englesko govorno područije tako da su imena 3D modela i delova na engleskom jeziku. Ako neko zna terminologiju t.j. imena svih cirkli čije 3D modele sam napravio i imena njihovih delova, molim Vas poašljite mi ih, ako Vam nije teško.
