Modeliranje dela Dihtung glave bloka motora može da posluži za vežbanje crtanja parametarskih skica naprednijim početnicima koji uče FreeCAD.

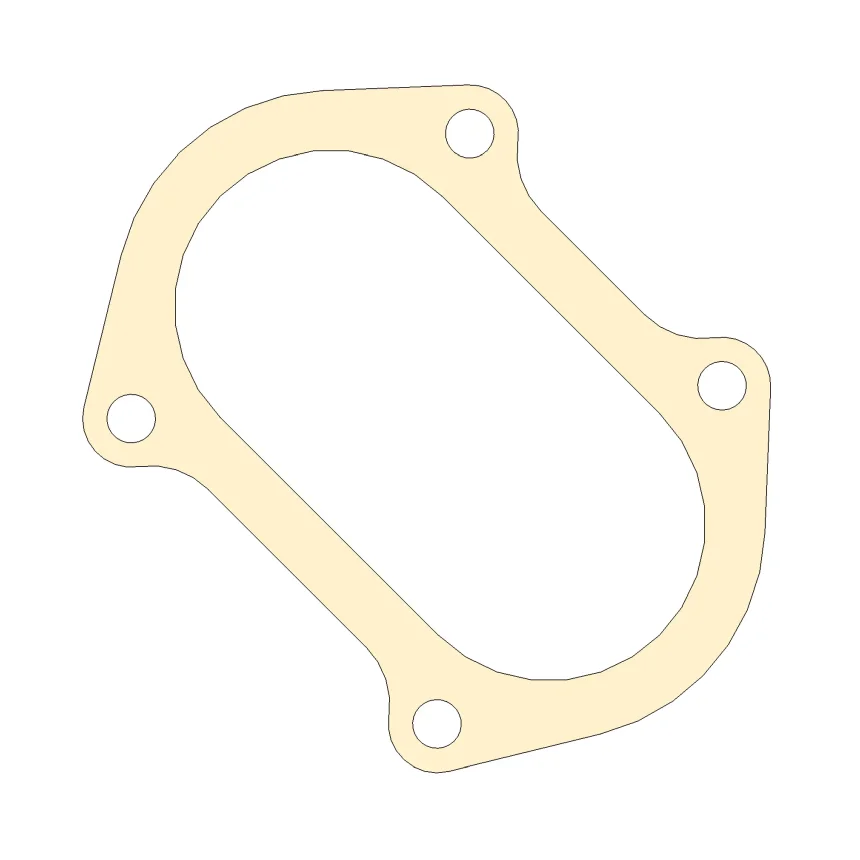

Dihtung glave bloka motora - 2D crtež
Iako oblik ovog dela nije preterano komplikovan, modeliranje sam razbio na nekoliko koraka da bi Vam pokazao kako treba razmišljati kada budete modelirali slične, ali složenije 3D modele. 3D model sam modelirao na sledeći način:
pošto je spoljašnja kontura simetrična, nacrtao sam samo polovinu spoljašnje skice i izvukao je alatkom Izvlačenje (Pad) da bi napravio početni tipski oblik,
drugu polovinu 3D modela sam napravio Simetričnim preslikavanjem (Mirror),
nacrtao sam skicu unutrašnjeg velikog otvora pomoću kojeg sam napravio Udubljenje (Pocket),
napravio sam rupe. Pošto rupe na ovom delu nemaju navoj ili upuštanje koristio sam alatku Udubljenje (Pocket), mada sam mogao da koristim i alatku Rupa (Hole).
