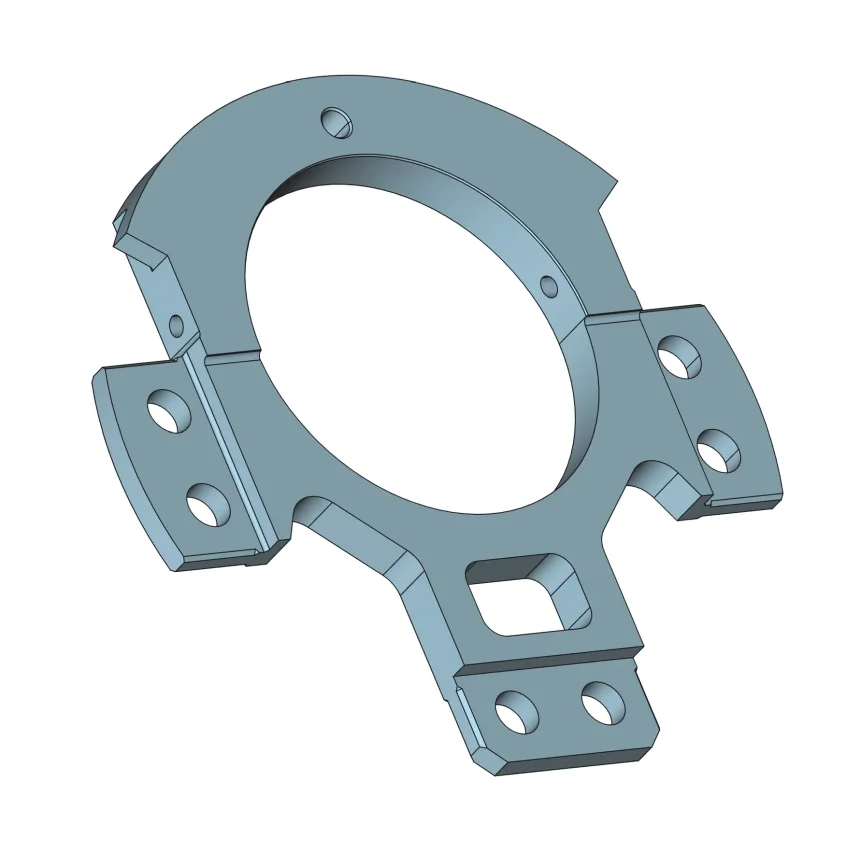

Radilica čiji 3D model možete videti na slici je izuzetno lep prizmatični deo za modeliranje, i preporučujem ga svima koji uče FreeCAD.
Ovaj 3D model sam modelirao na osnovu crteža koji sam pronašao u katalogu delova velikog dizel motora, tako da je ovo 3D model realnog dela t.j. dela koji se nekad proizvodio. Ovo je odlična stvar jer početnici njegovim modeliranjem rade stvarni posao, kao da rade u fabrici koja proizvodi ovaj deo. Ovo je još tačnije ako posle modeliranja napravite crtež ovog dela, simulirate proizvodnju na RNU mašini u CAM radnom okruženju, napravite neki proračun…
Crtež radilice možete preuzeti na dnu ove strane zajedno sa njenim 3D modelom. Ako ste početnik nemojte otvarati 3D model, već probajte da modelirate radilicu samostalno, samo na osnovu crteža. Budite istrajni, jer ako samostalno, samo na osnovu crteža napravite 3D model, za vas se više neće moći reći da ste početnik u 3D CAD modeliranju jer prešli ste na viši nivo.
Početnicima možda na prvi pogled radilica izgleda malo složeno, ali ako rasčlanite deo na detalje videćete da se on sastoji od tipskih oblika koji se mogu napraviti alatkama Izvlačenje (Pad), Udubljenje (Pocket) i rupa (Hole). Nemojte rasčlanjivati na tipske oblike gledajući sliku mog 3D modela, uradite sve samo na osnovu tehničkog crteža. Pomučite se malo, dobar stručnjak se postaje rešavanjem problema, a ne traženjem kako sebi da olakšate posao.
Ovaj deo pripada kategoriji FreeCAD Izazovi, čija namena je da sa jedne strane demonstrira mogućnosti FreeCAD-a, a sa druge omogući korisnicima da vežbaju na reanim delovima i sklopovima. Ako volite 3D CAD modeliranje preporučujem Vam da se uključite u ovu akciju i proverite svoje znanje i veštine.
