3D model Tela pribora USP 100 (Osnovna ploča) modeliran u FreeCAD softveru u radnom okruženju Konstruisanje delova (Part Design).
U katalogu postoje dve varijante ovog dela jedna ima osnovu 120mm x 120mm, a druga 180mm x 180mm. Ovaj 3D model je druga varijanta. Ako neko želi ozbiljan izazov neka proba da na osnovu ovog 3D modela i tabele na crtežu napravi obadva dela (familuju delova) t.j. da upravlja izgledom dela pomoću tabele sa promenljivima. Ovo nije lak zadatak jer prvo treba videti kako sam ja modelirao deo, a onda na osnovu toga napraviti tabelu u radnom okruženju Tabele (Spreadsheet) i povezati je sa kotama na 3D modelu. Nije lak zadatak, ali veoma dobra vežba za one koji pretenduju na malo viši nivo 3D CAD modeliranja. Isti princip bi važio da je ovaj 3D model napravljen u nekom komercijalnom 3D CAD softveru (Creo, Inventor, ZW3D...).
Da bi Vam olakšao posao, imena tipskim oblicima sam dao opisno na srpskom jeziku.

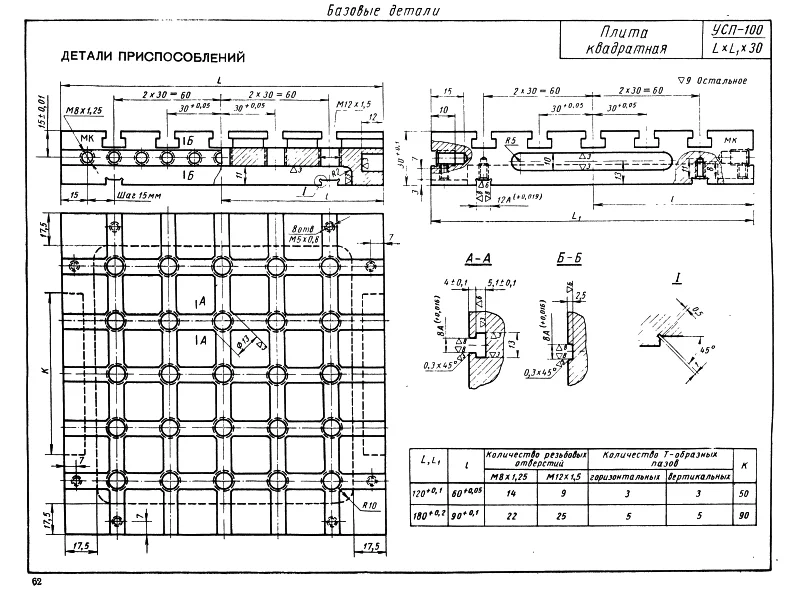

Na sledećoj slici možete videti originalni crtež iz kataloga modularnog pribora na osnovu kojeg je modeliran ovaj 3D model.
