Ovde možete preuzeti 3D model jednostavnog rotacionog dela koji može da posluži kao odlična vežba za one koji počinju da uče 3D CAD modeliranje u FreeCAD-u.

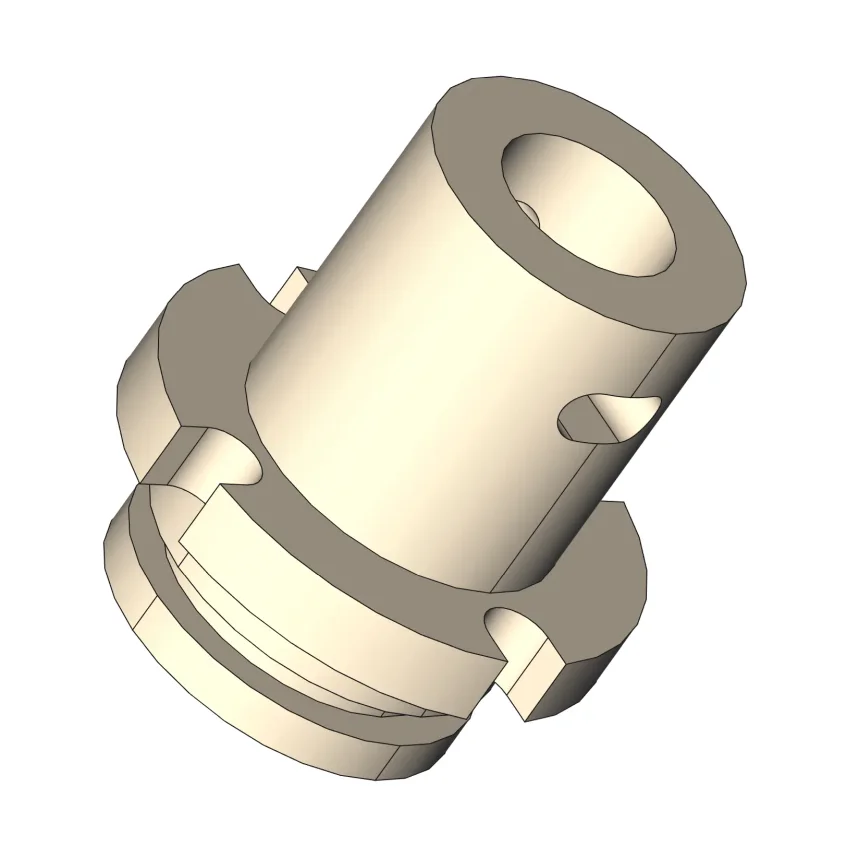

Deo sam nazvao Čaura kolena, a modelirao sam ga na osnovu slike koju sam pronašao u staroj knjizi iz tehničkog crtanja. Deo je veoma jednostavan, na njemu nema ništa neobično, tako da je idealan za početnike. Možete na njemu vežbati modeliranje, napraviti tehnički crtež, neki jednostavan proračun…
Deo se može modelirati na nekoliko načina, ali verovatno ni jednim načinom nećete biti brži od drugih. Svi načini se svode da pomoću alatke Rotacija napravite početni tipski oblik, na kojem se onda alatkama Udubljenje i Kružno udubljenje prave otvori. Kao i svaki 3D CAD program i FreeCAD ima alatku kružno umnožavanje tako da je dovoljno na obodu napraviti samo jedan otvor, a onda ga umnožiti 4 puta.
Ako ste početnik ili držite kurseve za 3D CAD softvere, Čaura kolena može da posluži kao uvodna vežba za modeliranje rotacionih delova t.j. deo na kome ćete pokazati upotrebu alatki za pravljenje tipskih oblika Rotacija i Kružno udubljenje.
Tehnički ctež nisam stigao da napravim, ako ga napravite tokom vežbanja, a želite da ga podelite sa ostalim posetiocima ovog veb sajta, slobodno mi ga pošaljite.
