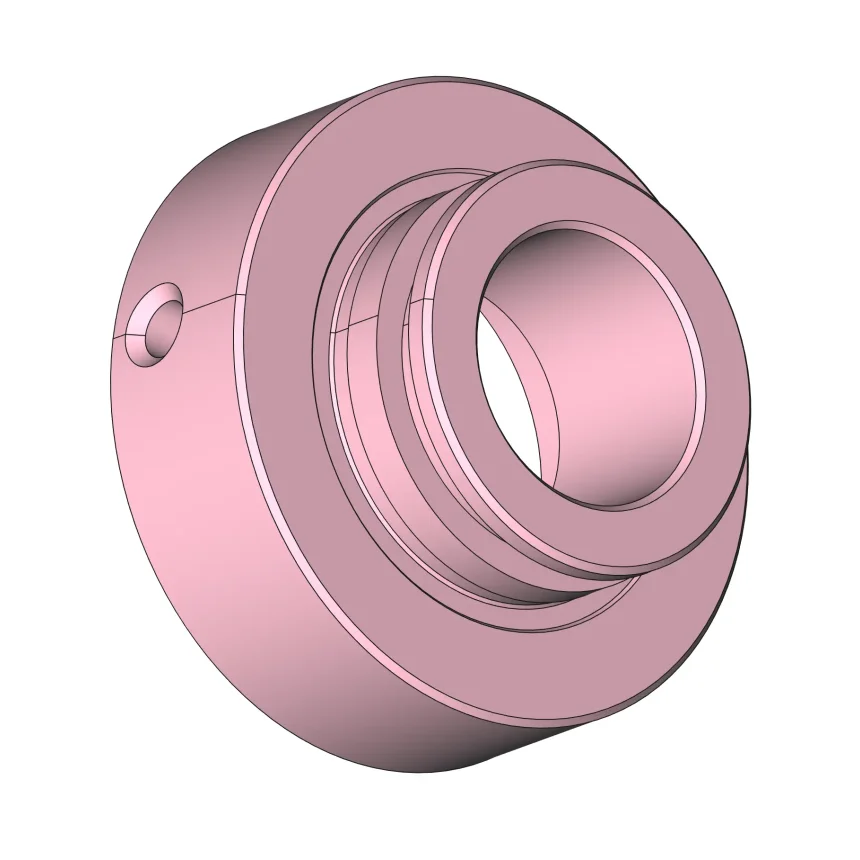

Prirubnica pumpe je jednostavni rotacioni deo sa čijim modeliranjem ne bi ni početnici trebalo da imaju nekih problema.
Naravno, nisam stigao da napravim tehnički crtež pa ćete dimenzije morati dobijati iz 3D modela. Dimenzije možete dobiti na sledeće načine:
merenjem na 3D modelu,
pomoću skice ako je tipski oblik napravljen na osnovu nje,
iz dijaloga alatke u Panelu zadataka ako tipski oblik nije napravljen pomoću skice.
Prirubnica pumpe je klasični rotacioni deo, tako da je njen način modeliranja isti kao kod večine delova ove vrste.
U prvom koraku je potrebno napraviti početni tipski oblik pomoću alatke Rotacija. U okruženju Skice (Sketcher) nacrtamo skicu profila čiji oblik treba da obuhvati što više detalja na delu. Zatim, macrtani profil u radnom okruženju Konstruisanje delova (Part Design) zarotiramo za 360 stepeni pomoću alatke Rotacija. Sada je početni tipski oblik gotov i ostalo je da na njega dodajemo, ili od njega oduzimamo, ostale detalje koji nisu mogli biti obuhvaćeni profilom.
U sledećem koraku je potrebno pomoću alatke Obaranje ivice (Chamfer) oboriti oštre ivice. Oštre ivice nemojte crtati na skicama jer ćete ih napraviti nepreglednim. Skoro uvek kod ovakvih delova obarenje i zaobljavanje oštrih ivica modelirajte u 3D prostoru kao tipski oblik.
Ja obično obaranje i zakošenje ivica ostavim za kraj, ali kod ovog dela sam se naknadno setio da dodam i rupu, tako da to nije slučaj.
Modeliranje rupe na obodu: Prvo sam u XY ravni nacrtao kružnicu koja će mi odrediti poziciju ruppe. Pošto se rupa nalazi na obodu dela potrebno je pomeriti skicu za vrednost najvećeg poluprečnika na delu. To se radi tako što izaberete mišem skicu i u uredniku svojstava pomerite skicu tako što ćete za koordinatu skice Z uneti vrednost 47 ili -47. Koordinata Z je uvek normala na skicu jer se radi o lokalnom koordinatnom sistemu. Na ovaj način smo pozicionirali rupu i sada je možemo napraviti pomoču alatke Rupa (Hole). Kada startujete ovu alatku, sa leve strane u Panelu zadataka otvoriće se dijalog Parametri rupe u kome je potrebno podesiti izgled rupe i pritisnuti dugme U redu (OK). Ako prvi put koristite ovu alatku pogledajte malo parametre koji su Vam na raspolaganju i istražite malo kako oni utiču na izgled rupe.
Na kraju sam se setio da dodam po jedno obaranje i zaobljavanje oštrih ivica, i to je to, deo je gotov.
