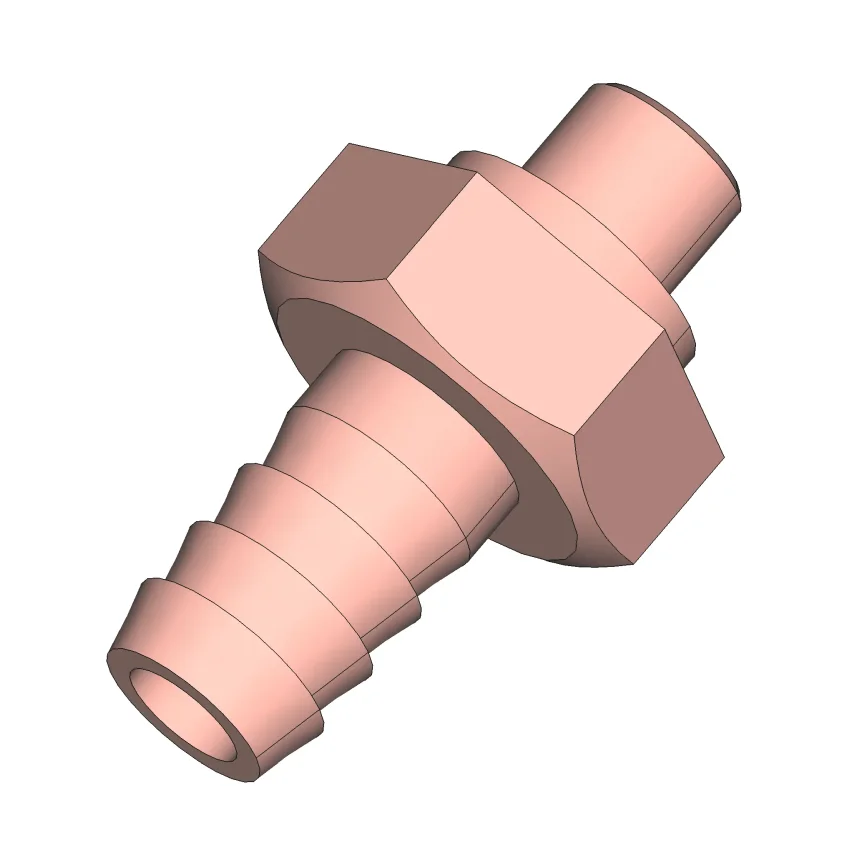

Priključak za vodu je odličan deo za početnike, jer modeliranjem njegovog 3D modela oni mogu videti suštinu modeliranja rotirajućih delova.
Priključak za vodu - 2D crtež
Prvo sam nacrtao skicu konture dela i zarotirao je alatkom Rotacija (Revolution), to je početni tipsk oblik. Pošto je deo jednostavan, zarotirao sam i spoljašnju konturu i konturu centralnog otvora. Kada modelirate složenije delove, da ne bi skica bila nepregledna, razdvojte konturu dela na dva tipska oblika. Prvi tipski oblik napravite rotiranjem spoljašnje skice alatkom Rotacija (Revolution) a u drugim tipski oblikom napravite centralni otvor. Pošto kod drugog tipskog oblika oduzimate materijal skicu morate zarotirati alatkom Kružno udubljenje (Groove),
da bi napravio maticu na YZ ravni sam nacrtao šestougao i njime isekao 3D model dobijen u prethodnom koraku. Za sečenje sam koristio alatku Udubljenje (Pocket),
alatkom Kružno udubljenje (Groove) sam napravio obaranje ivica "navrtke" t.j. detalja (šestougaone prizme) napravljenog u prethodnom koraku,
oborio sam ivicu na kraju dela gde ću u sledećem koraku napraviti navoj,
startovano sam Fasteners radno okruženje i u njemu sam pomoću alatke Add tool object to cut external metric thread napravio nareznicu. U Uredniku svojstava sam podesio parametre nareznice, prečnik (Diameter) na M20 i dužinu (Length) na 20mm. Alatkom Pomeri (Tranform) sam nareznicu doveo u koncentrični položaj sa cilindrom prečnika ∅20mm. Bulovom operacijom Isecanje sam isekao nareznicom navoj na cilindru.
