Viljuška sa kuglom je veoma zanimljiv deo za modeliranje jer izgleda složeno samo dok ne dobijete ideju kako da ga modelirate.

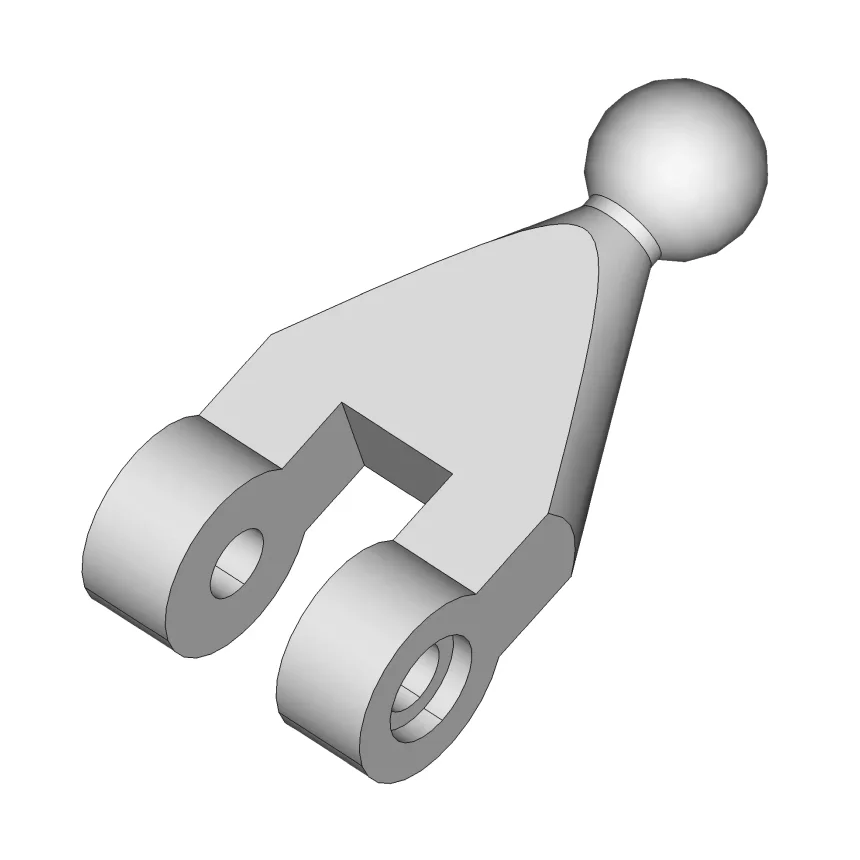

Viljuška sa kuglom
Modeliranje ovog dela je više nego zanimljivo jer ima specifičan oblik. Ja sam ga modelirao na sledeći način:
nacrtao sam skicu u radnom okruženju Skice (Sketcher) pomoću koje sam napravio kupu sa kuglom na vrhu pomoću alatke Rotacija (Revolution),
nacrtao sam na XZ ravni skicu sa kojom sam isekao oblik iz prvog koraka alatkom Udubljenje (Pocket),
nacrtao sam na YZ ravni skicu sa kojom sam isekao oblik iz prvog koraka alatkom Udubljenje (Pocket),
napravio sam rupu sa cilindričnim upuštanjem pomoću alatke Rupa (Hole),
simetrično sam preslikao rupu na drugu stranu 3D modela.
Ako negde zapnete sa modeliranjem otvorite moj 3D model i pogledajte kako sam ja uradio, mada Vam savetujem da to uradite samo ako ste baš zapeli negde i ostali bez ideje.
