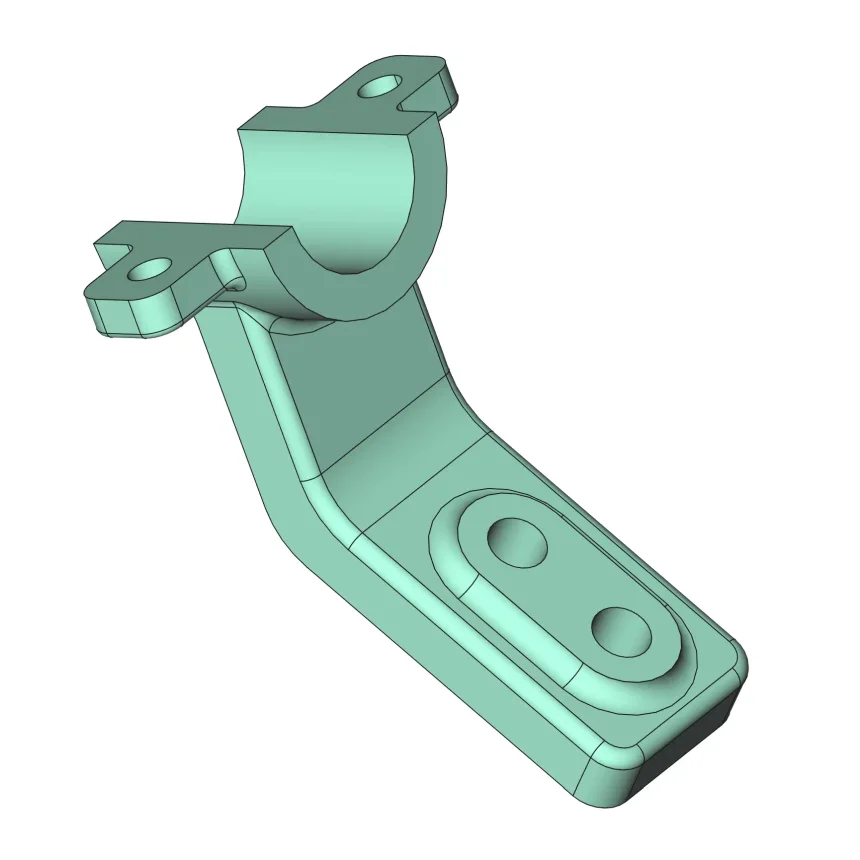

Ako želite da vežbate modeliranje pomoću tipskih oblika i tražite neki zanimljiv deo, preporučujem Vam kosi nosač cevi koji možete videti na slici.
Možete me naći ovde
Verzija FreeCAD-a u kojoj je 3D model modeliran
FreeCAD 0.20
Upotrebljena FreeCAD radna okruženja
Konstruisanje delova (Part Design)
Skice (Sketcher)
Korišćeni tipski oblici okruženja Konstruisanje delova
Izvlačenje (Pad)
Udubljenje (Pocket)
Rupa (Hole)
Simetrično preslikavanje (Mirror)
Zaobljenje (Fillet)
Deo je lep za vežbu jer dok ga budete modelirali provežbaćete skoro sve najčešće upotrebljavane alatke za pravljenje tipskih oblika. Ako želite dalje nešto vežbati možete napraviti njegov tehnički crtež u TechDraw radnom okruženju, možete napraviti proračun metodom konačnih elemenata u MKE (FEM) radnom okruženju… Kao što vidite fin neki deo :-)
Ako ste voljni da podelite crtež ili MKE proračun sa ostalim posetiocime ovog sajta, slobodno mi pošaljite FreeCAD datoteku, rado ću je objaviti.
Preuzmi 3D model
