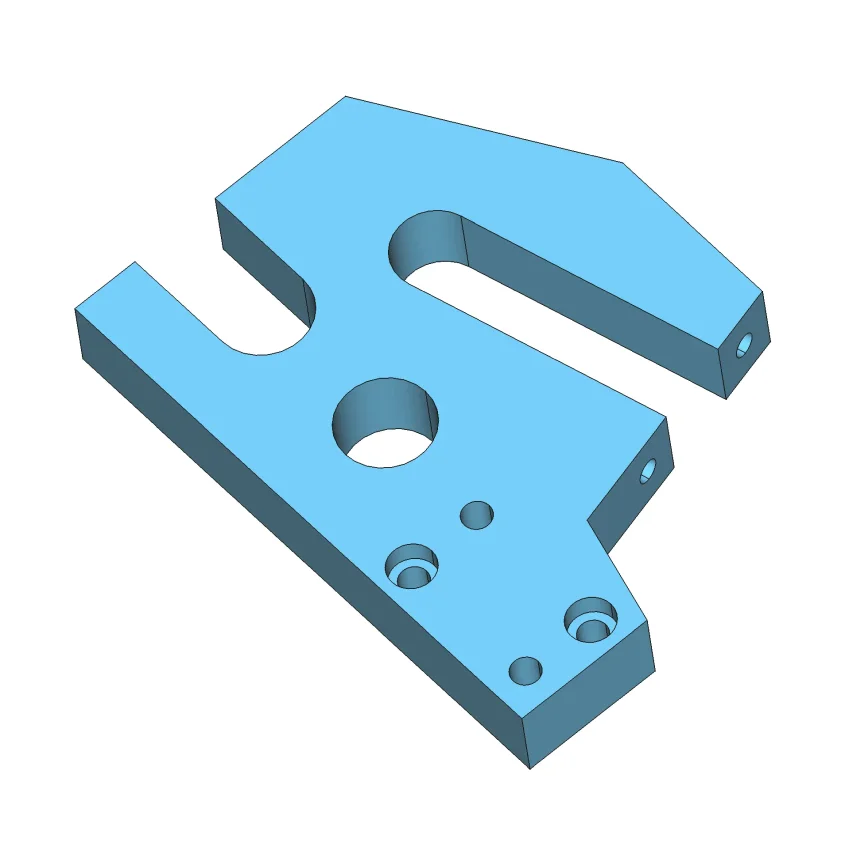

Nosač valjaka

Ovaj deo sam modelirao jednostavnom logikom:

• prvo sam napravio početni tipski oblik pravougaonog oblika pomoću alatke Izvlačenje (Pad) koji će mi predstavljati osnovu od koje ću oduzimati napravljene tipske oblike t.j. otvore i rupe. Za dimenzije pravougaone osnove sam izabrao najveće spoljašnje mere t.j. gabaritne mere dela da bi se ceo deo mogao smestiti u nju,

• otvore sam napravio alatkom Udubljenje (Pocket). Najveću rupu sam takođe napravio na ovaj način, mada se ona mogla napraviti i alatkom Rupa (Hole),

• rupe sam napravio pomoću alatke Rupa (Hole).

Ovom logikom modeliranja sam dobio možda malo veće stablo dokumenta (sa više stavki), ali mi je zato ono podeljeno na pojedinačne oblike od kojih se deo sastoji, i koje mogu naknadno lako uređivati. Ako u radu često morate da pravite naknadne promene na delovima, korisno je staviti opisne nazive stavki u stablu dokumenta da bi ste lakše u budućnosti pronašli stavku koju hoćete promeniti.

Jednostavni prizmatični delovi sa velikim brojem otvora i rupa su česti u mašinstvu i savetujem početnicima da nacrtaju u FreeCAD-u nekoliko ovakvih 3D modela.
