Prizmatični deo sa upuštenim rupama čiji 3D model i 2D crtež možete preuzeti na ovoj strani je veoma lep deo za vežbanje modeliranja u besplatnom 3D cad programu FreeCAD.
Ako otvorite u FreeCAD-u 3D model, možete u okruženju Tehnički crteži (TechDraw) vežbati pravljenje tehničkih crteža. Pomoću 2D crteža možete u okruženjima Delovi (Part) ili Konstruisanje delova (Part Design) vežbati 3D CAD modeliranje. Početnicima savetujem da prvo pomoću mog 2D crteža modeliraju 3D model, a onda na osnovu njega naprave tehnički crtež.

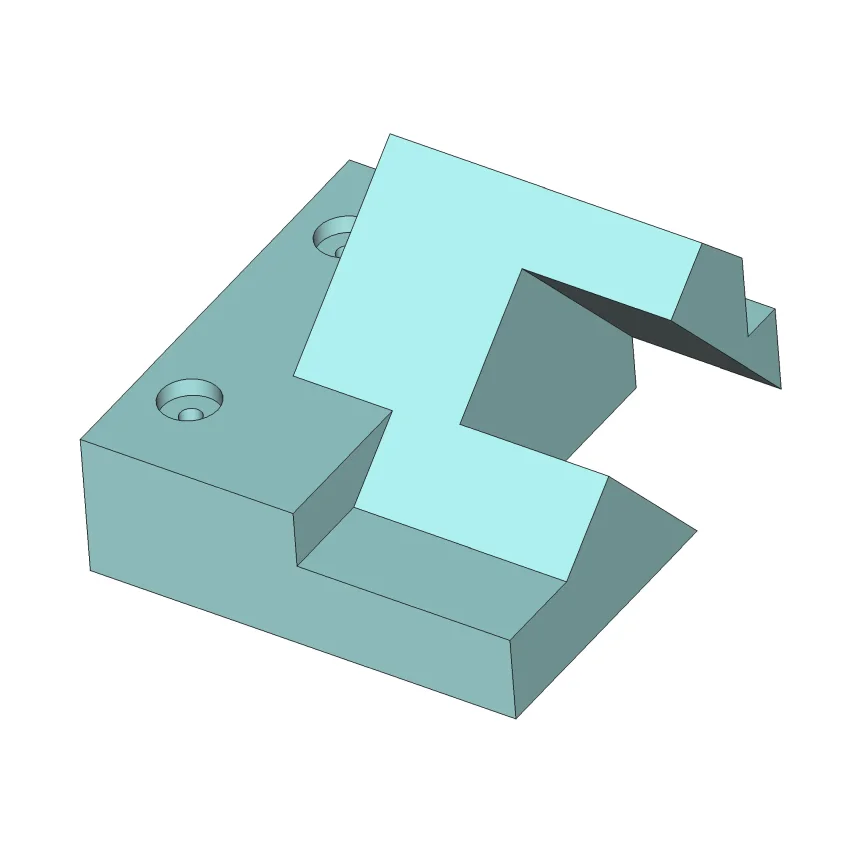

Prizmatični deo sa upuštenim rupama
Ovo je deo sa prizmatičnim oblikom i dosta za čitanje zanimljivim ortogonalnim pogledima. Ako pogledate kako deo izgleda, moguće ga je modelirati tako što ćete prvo napraviti prizmatični oblik maksimalnih spoljašnjih dimenzija od kog ćete onda odsecati detalje. Ako otvorite 3D model ovog dela videćete da sam i ja tako modelirao. Prvo sam pomoću alatke Izvlačenje (Pad) napravio osnovu t.j. početni tipski oblik, a onda sam prepoznavao oblike detalja koje treba oduzeti od osnove, crtao njihove 2D skice i pomoću alatke Udubljenje (Pocket) sekao osnovu dok nisam postigao 3D oblik dela. Upuštene rupe sam napraio alatkom Rupa (Hole).
Ovaj deo se mogao modelirati i suprotnom logikom t.j. dodavanjem tipskih oblika na neki početni tipski oblik a ne oduzimanjem. Nekako mi se kod ovog dela više sviđa metod koji sam koristio, mada postoje delovi kod kojih je pogodniji drugi metod ili kod kojih možete koristiti za modeliranje oba metoda. Iskustvom ćete steći osećaj koji metod modeliranja je bolje koristiti.
