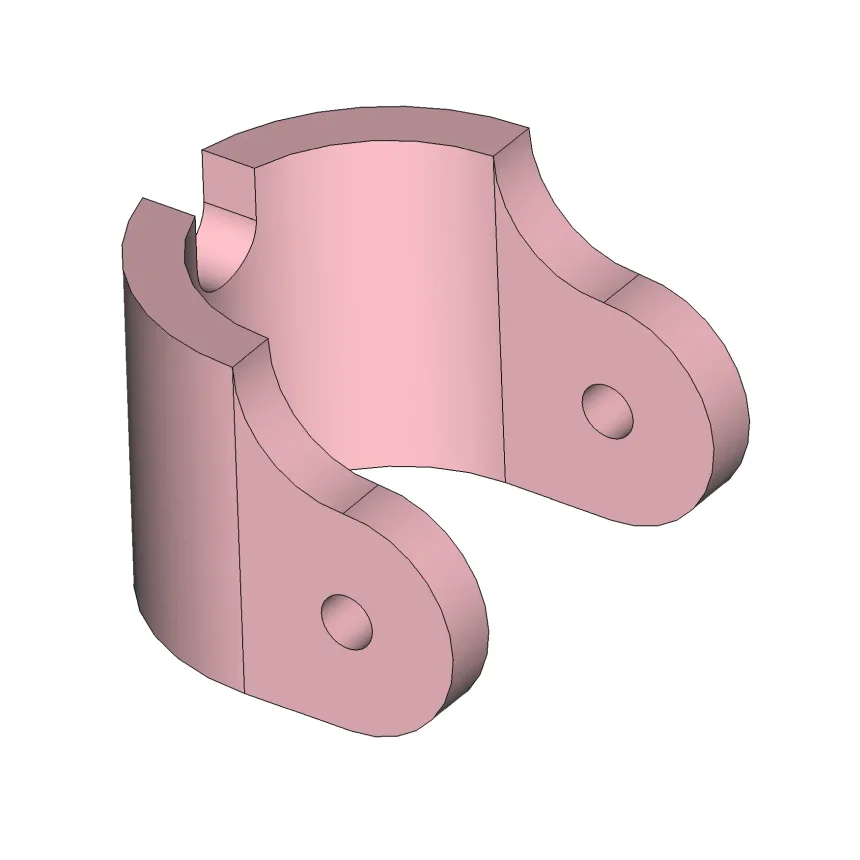

Samostalnim modeliranjem dela Obujmica sa uškama početnici mogu da provere svoje do sad stečeno pozbavanje besplatnog 3D CAD programa FreeCAD.
Možete me naći ovde
Verzija FreeCAD-a u kojoj je 3D model modeliran
FreeCAD 0.20
Upotrebljena FreeCAD radna okruženja
Konstruisanje delova (Part Design)
Tehnički crteži (TechDraw)
Skice (Sketcher)
Korišćeni tipski oblici okruženja Konstruisanje delova
Izvlačenje (Pad)
Udubljenje (Pocket)
Obujmica sa uškama - 2D crtež
Deo je zanimljivom oblika, a ceo postupak modeliranja se svodi na pravljenje početnog tipskog oblika od kog se onda isecaju ostali tipski oblici. Početnicima savetujem da prvo proanaliziraju pažljivo 2D crtež i da ne zaborave da lukovi koji budu crtali na skici moraju biti tangentni u odnosu na druge geometrijske elemente na skici.
Preuzmi 3D model
