Ograničenje jednakosti (Constrain equal) primorava geometrijske elemente da budu jednaki.

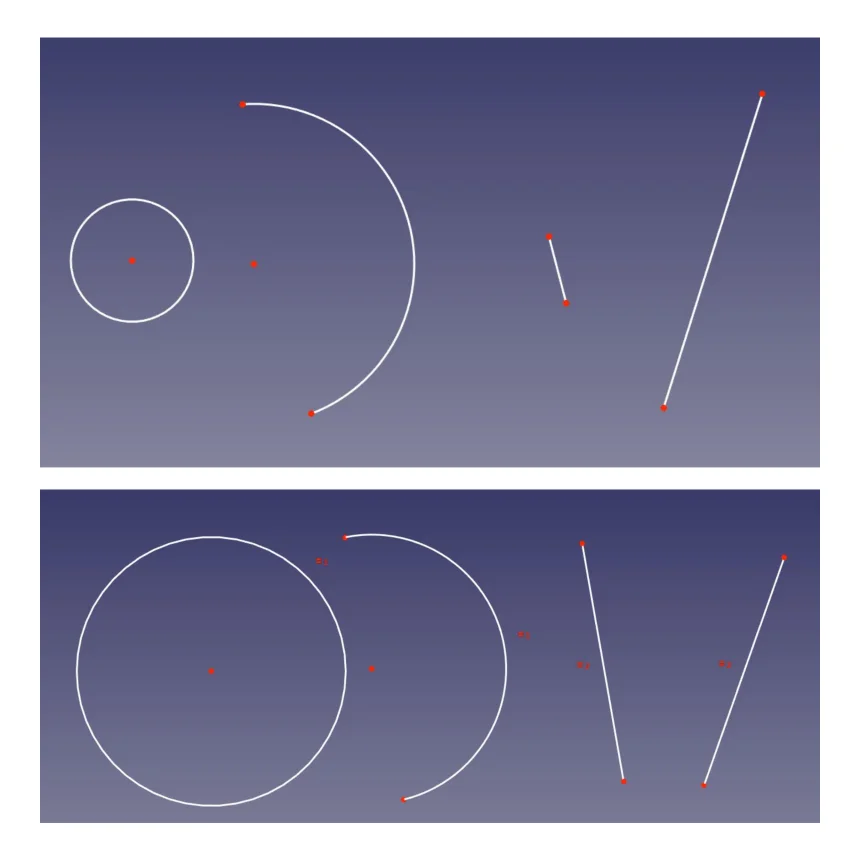

Ovo ograničenje ne možete primeniti na geometrijske elemente koji nisu iste vrste. Ako ovo ograničenje hoćete primeniti npr. na duži, te duži mogu da budu samostalne, mogu da budu deo pravougaonika, mnogougla, izlomljene linije, pomoćne linije..., ali ne možete ograničiti jednakošću duž sa npr. kružnim lukom. Ako ovo ograničene primenite na kružne lukove ili kružnice onda će se ono odnositi na njihove prečnike.
Skice/Ograničenja/Ograničenje jednakosti
(Sketch/Sketcher constraints/Constrain equal)
E
Ograničenje jednakosti (Constrain equal)
Upotreba
Ograničenje jednakosti (Constrain equal) se može primeniti na dva načina.
Prvo izbor geometrijskih elementa, a onda alatka Ograničenje jednakosti
izaberite mišem npr. dve ili više duži koje želite da budu jednake. Izabrane duži će promeniti boju i postaće zelene. Da bi ste izabrali više duži nije potrebno držati pritisnut taster Ctrl,
kada su duži postale zelene pritisnite ikonu Ograničenje jednakosti i duži će postati jednake. Ako probate mišem da vučete neku krajnju tačku neke od duži, videćete da će sve duži menjati svoju dužinu da bi ostale jednake onoj koju vučete.
Prvo Ograničenje jednakosti a onda npr. izbor duži
pritisnite ikonu Ograničenje jednakosti
izaberite mišem npr. dve duži jednu po jednu i one će postati jednake.

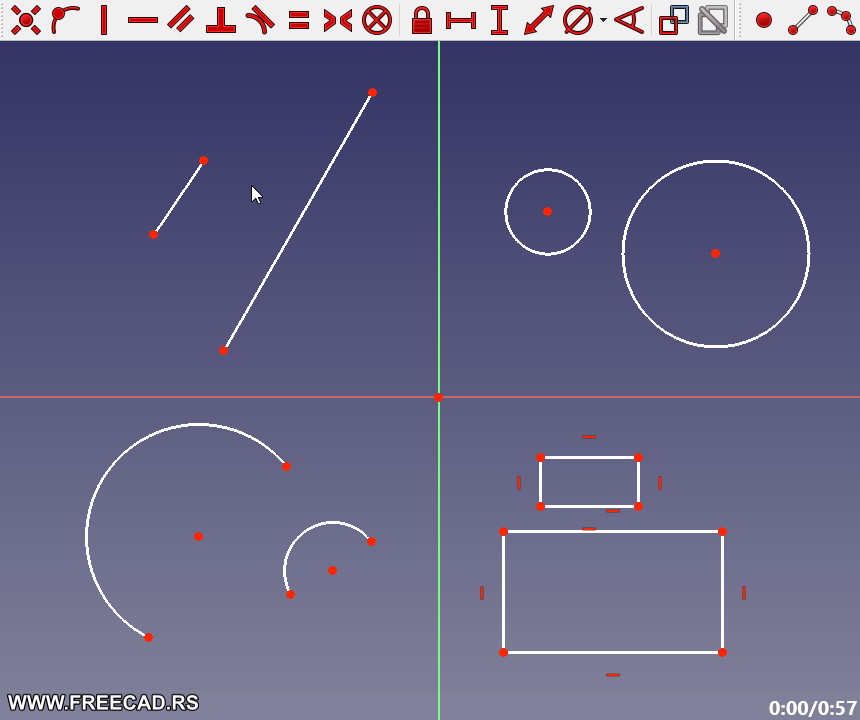

Upotreba alatke Ograničenje jednakosti - Animirana slika
Aktiviranje alatke
Alatku Ograničenje jednakosti (Constrain equal) možemo aktivirati na sledeće načine:
klikom mišem na ikonu Ograničenje jednakosti
prečicom t.j. pritiskom tipke E na tastaturi
pomoću standardnog menija Skice/Ograničenja/Ograničenje jednakosti (Sketch/Sketcher constraints/Constrain equal)
Napomena: Ako često u radu crtate 2D skice razne složenosti i upotrebljavate ograničenja, naviknite se da koristite prečice preko tastature. Prečice za ograničenja su jednostavne i kada se naviknete, ubrzaće vam rad.
