Ograničenje prečnika

Upotreba

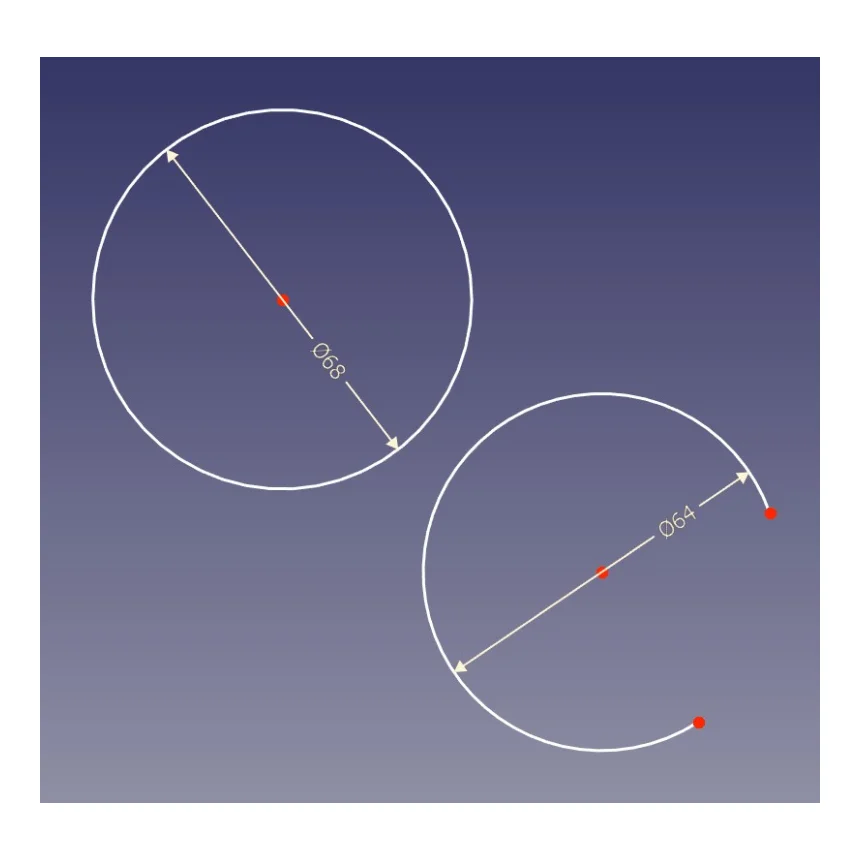

Ograničenje prečnika (Constrain diameter) se može primeniti na dva načina:

1. Prvo izbor kružnog luka ili kruga, a onda Ograničenje prečnika

• izaberite mišem jedan kružni luk ili krug,

• kliknite na ikonu Ograničenje prečnika i pojaviće se kota prečnika i mali prozor Unesi prečnik (Insert diameter) tj. program čeka da upišete kotu (vrednost) prečnika. Kada unesete vrednost i pritisnete dugme U redu (OK) promeniće se kota prečnika i izabrani krug ili kružni luk će prilagoditi svoju veličinu zadatoj vrednosti,

• možete izabrati sledeći kružni luk ili krug i ponoviti proceduru za njega.



2. Prvo Ograničenje prečnika, a onda izbor kružnog luka ili kruga – kontinualni režim (continuous mode)

• kliknite na ikonu Ograničenje prečnika,

• izaberite mišem kružni luk ili krug i pojaviće se kota prečnika i mali prozor Unesi prečnik (Insert diameter) tj. program čeka da upišete kotu (vrednost) prečnika. Kada unesete vrednost i pritisnete dugme U redu (OK) promeniće se kota prečnika i izabrani krug ili kružni luk će prilagoditi svoju veličinu zadatoj vrednosti

• ograničenje ostaje uključeno i možete izabrati sledeći kružni luk ili krug.

  Da bi ste prekinuli naredbu pritisnite tipku Esc na tastaturi ili desni klik miša.

Ako izaberete više kružnih lukova ili krugova program će  staviti kotu na prvi element koji ste izabrali i otvoriće mali prozor Unesi prečnik (Insert diameter) tj. program čeka da upišete kotu (vrednost) prečnika. Na ostale elemente je stavio ograničenje jednakosti. Kada unesete vrednost prečnika i pritisnete dugme U redu (OK), program će promeniti kotu na unesenu vrednost, veličina prvog izabranog elementa će se prilagoditi novoj vrednosti kote, a pošto je primenjeno i ograničenje jednakosti, ostali izabrani kružni lukovi i krugovi će takođe prilagoditi svoju veličinu novoj vrednosti kote.

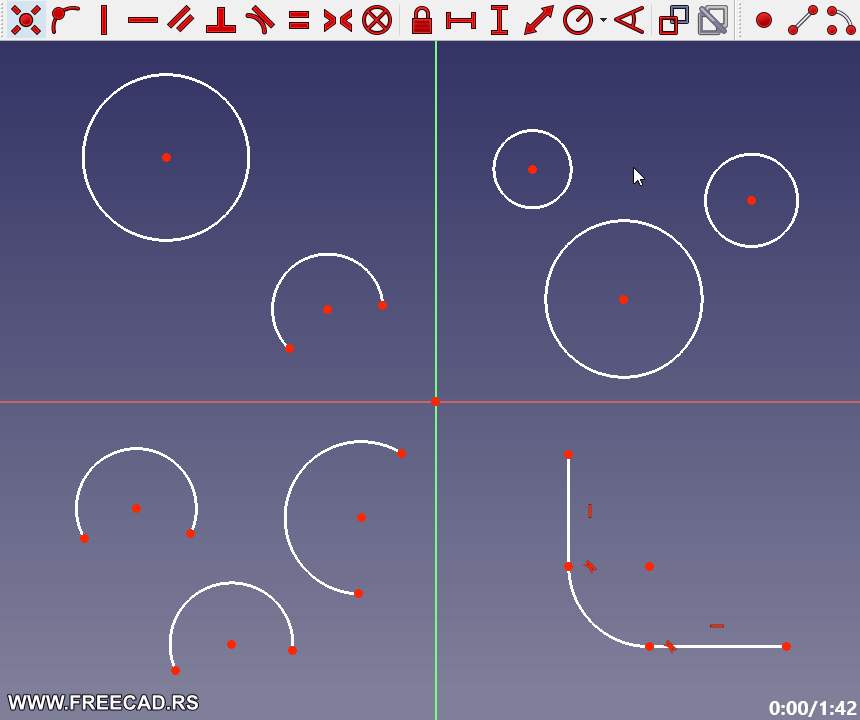

Upotreba alatke ograničenja prečnika - Animirana slika

Aktiviranje alatke

Alatku Ograničenje prečnika (Constrain diameter) možemo aktivirati na sledeće načine:

• klikom miša na ikonu Ograničenje prečnika

• prečicom t.j. pritiskom na tastaturi tipka K a onda tipke O

• pomoću standardnog menija Skice/Ograničenja/Ograničenje prečnika (Sketch/Sketcher constraints/Constrain diameter)

• ako želite da promenite vrednost kote dvokliknite direktno na nju. Kotu možete promeniti i u panelu Ograničenja (u panelu zadataka) tako što ćete dvokliknitu na kotu ili pritisnuti desni klik miša na nju i izabrati Promeni vrednost (Change value)

Kotu možete uhvatiti mišem i odvući gde želite

Napomena: Ako u radu često crtate 2D skice razne složenosti i upotrebljavate ograničenja, naviknite se da koristite prečice preko tastature. Prečice za ograničenja su jednostavne i kada se naviknete, ubrzaće vam rad.
