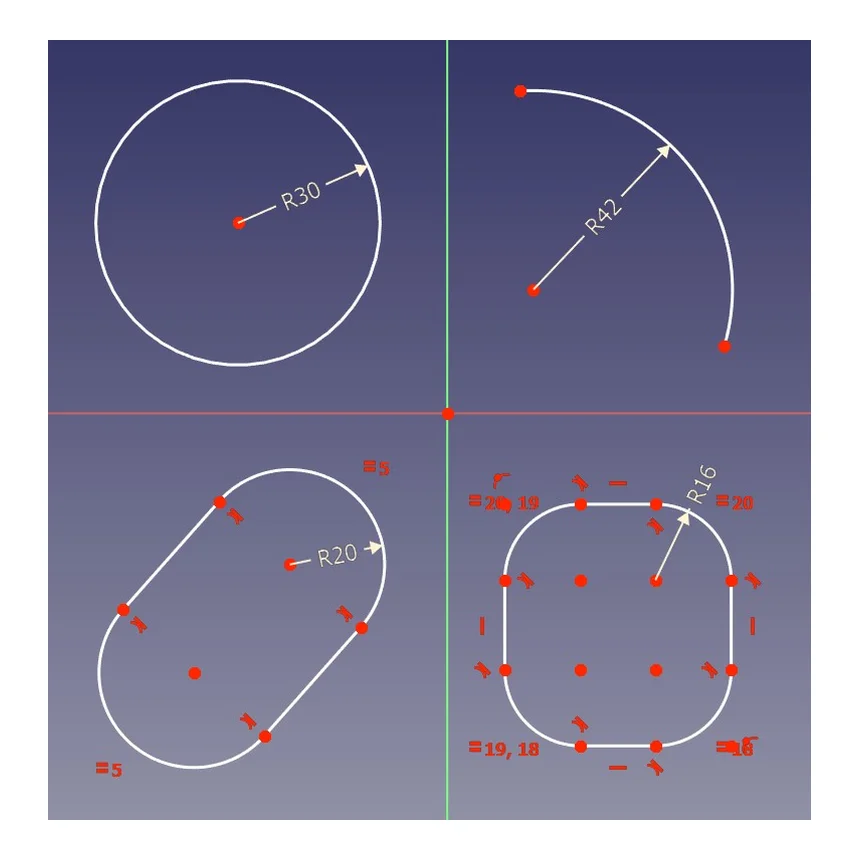

Ograničenje poluprečnika

Upotreba

Ograničenje poluprečnika (Constrain radius)) se može primeniti na dva načina:

1. Prvo izbor kružnog luka ili kruga, a onda Ograničenje poluprečnika

• izaberite mišem jedan kružni luk ili krug

• kliknite na ikonu Ograničenje poluprečnika i pojaviće se kota poluprečnika i mali prozor Unesi poluprečnik (Insert radius) tj. program čeka da upišete kotu (vrednost) poluprečnika. Kada unesete vrednost i pritisnete dugme U redu (OK) promeniće se kota poluprečnika i izabrani krug ili kružni luk će prilagoditi svoju veličinu zadatoj vrednosti

• možete izabrati sledeći kružni luk ili krug i ponoviti proceduru za njega.

2. Prvo Ograničenje poluprečnika, a onda izbor kružnog luka ili kruga – kontinualni režim (continuous mode)

• kliknite na ikonu  Ograničenje poluprečnika

• izaberite mišem kružni luk ili krug i pojaviće se kota polurečnika i mali prozor Unesi poluprečnik (Insert radius) t.j. program čeka da upišete kotu (vrednost) poluprečnika. Kada unesete vrednost i pritisnete dugme U redu (OK) promeniće se kota poluprečnika i izabrani krug ili kružni luk će prilagoditi svoju veličinu zadatoj vrednosti

• ograničenje ostaje uključeno i možete izabrati sledeći kružni luk ili krug.

  Da bi ste prekinuli naredbu pritisnite tipku Esc na tastaturi ili desni klik miša.

Ako izaberete više kružnih lukova ili krugova program će  staviti kotu na prvi element koji ste izabrali i otvoriće mali prozor Unesi poluprečnik (Insert radius) tj. program čeka da upišete kotu (vrednost) poluprečnika. Na ostale elemente je stavio ograničenje jednakosti. Kada unesete vrednost poluprečnika i pritisnete dugme U redu (OK), program će promeniti kotu na unesenu vrednost, veličina prvog izabranog elementa će se prilagoditi novoj vrednosti kote, a pošto je primenjeno i ograničenje jednakosti, ostali izabrani kružni lukovi i krugovi će takođe prilagoditi svoju veličinu novoj vrednosti kote.

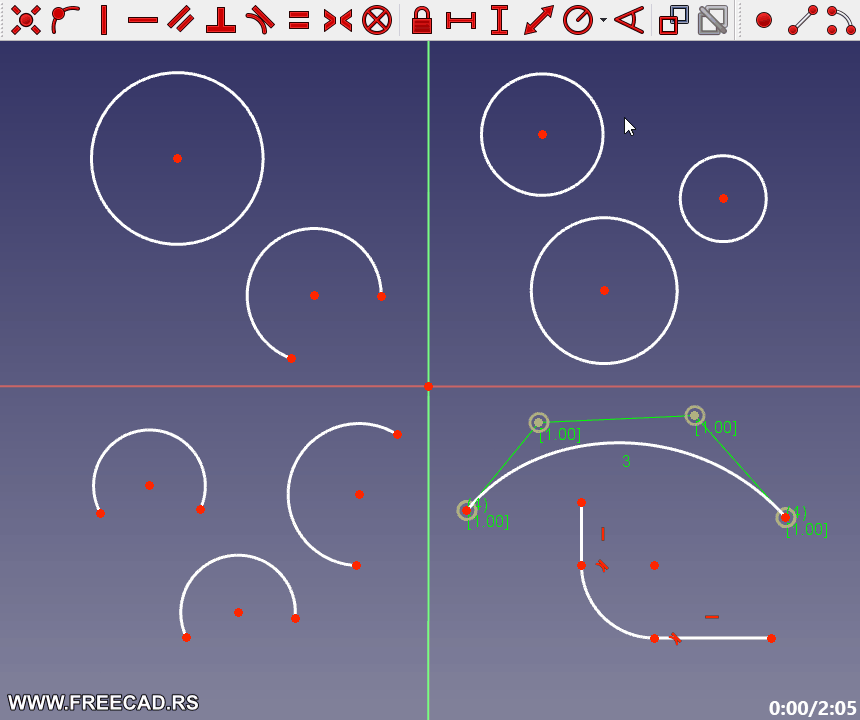

Upotreba alatke ograničenja poluprečnika - Animirana slika

Aktiviranje alatke

Alatku Ograničenje poluprečnika (Constrain radius) možemo aktivirati na sledeće načine:

• Klikom miša na ikonu Ograničenje poluprečnika

• Prečicom t.j. pritiskom na tastaturi tipka K a onda tipke R

• pomoću standardnog menija Skice/Ograničenja/Ograničenje poluprečnika (Sketch/Sketcher constraints/Constrain radius)

• ako želite da promenite vrednost kote dvokliknite direktno na nju. Kotu možete promeniti i u panelu Ograničenja (u panelu zadataka) tako što ćete dvokliknitu na kotu ili pritisnuti desni klik miša na nju i izabrati Promeni vrednost (Change value)

Kotu možete uhvatiti mišem i odvući gde želite

Napomena: Ako u radu često crtate 2D skice razne složenosti i upotrebljavate ograničenja, naviknite se da koristite prečice preko tastature. Prečice za ograničenja su jednostavne i kada se naviknete, ubrzaće vam rad.
