Pod frazom čitanje ortogonalnih parova pogleda podrazumeva se proces stvaranja t.j. prostornog zamišljanja izgleda predmeta na osnovu ortogonalnih parova njegovih projekcija.
Da bi ste ovladali veštinom čitanja ortogonalnih parova pogleda morate kao prvo da imate prostornu imaginaciju a kao drugo morate da naučite da sistematski sagledate sve detalje t.j. geometrijske oblike od kojih je taj predmet sastavljen. Da bi ste što lakše ovladali ovom veštinom preporučujemo Vam da se upoznate da nekoliko pravila i procedura.

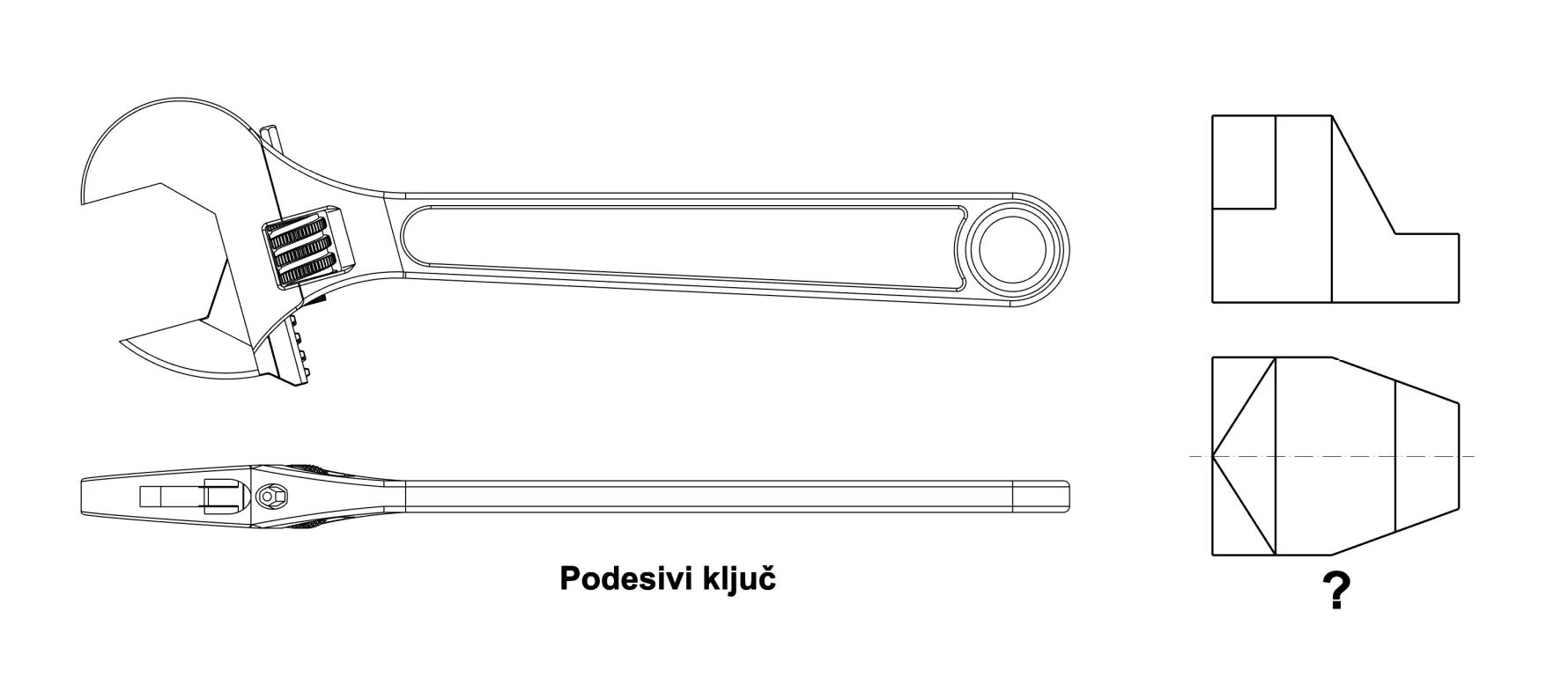

Ako pogledate ortogonalne poglede na slici ispod, većina ljudi će zaključiti da se na levoj strani nalaze ortogonalni pogledi podesivog ključa. Ovo se lako objašnja time da je većina ljudi već videla tokom svog života podesivi ključ i da je njegov prostorni izgled već zabeležen u njihovoj memoriji. Sa druge strane, veoma mali broj ljudi će uspeti da zamisli u 3D prostoru predmet kome pripadaju ortogonalni pogledi sa desne strane, iako se sastoje od samo nekoliko linija.
Primer lako i teško čitljivih ortogonalnih pogleda za laika
Tehnički predmeti i objekti se uglavnom sastoje od osnovnih geometrijskih oblika, 2D i 3D detalja, ravnih ili krivih površina... koji su svi u različitim položajima u prostoru. Suština čitanja ortogonalnih parova pogleda je u rasčlanjivanju predmeta na jednostavne poznate ili karakteristične geometrijske elemente (2D i 3D oblike, ravni, linije, površine...) i njihovo zamišljanje u glavi.
Postoje nekoliko metoda koje omogućavaju da lako pročitate izgled nekog predmeta na osnovu njegovih ortogonalnih pogleda.
Uvek imajte na umu da ortogonalni pogledi nisu neke obične 2D slike, već stvaran 3D predmet koji se gleda u po jednom od njegova tri uzajamno upravna pravca pružanja t.j. u pravcima kordinatni osa xyz predmeta. U mislima treba povlačiti direktne i indirektne (prelomljene) spone koje povezuju poglede i detalje predmeta, i polako prepoznavati jedan po jedan detalj. Ako se neki slični detalji u dva pogleda nalaze na istim sponama, obavezno konsultujte treći pogled da bi ste ih jednoznačno definisali.
Obično iskusni projektanti za čitanje ortogonalnih pogleda koriste kombinovanu metodu t.j. proces čitanja se odvija u glavi projektanta biranjem najprihvatljivijih metoda za određene detalje predmeta.
