Detalj ili detaljni pogled služi za prikazivanje veoma sitnih detalja, slikovito rečeno služi kao lupa za uvećanje na crtežu.
Ako na nekom predmetu postoji neki sitan detalj koji se ne može kvalitetno kotirati, taj detalj se crta uvećano. Sitan detalj zaokružimo linijom tipa B (tanka puna linija) i označimo identifikacionom oznakom oznakom (npr. A, B, C…). Na crtežu pronađemo odgovarajuće mesto i tamo nacrtamo detalj uvećan za neku razmeru, a pored stavimo identifikacionu oznaku i razmeru za koju je detalj uvećan.

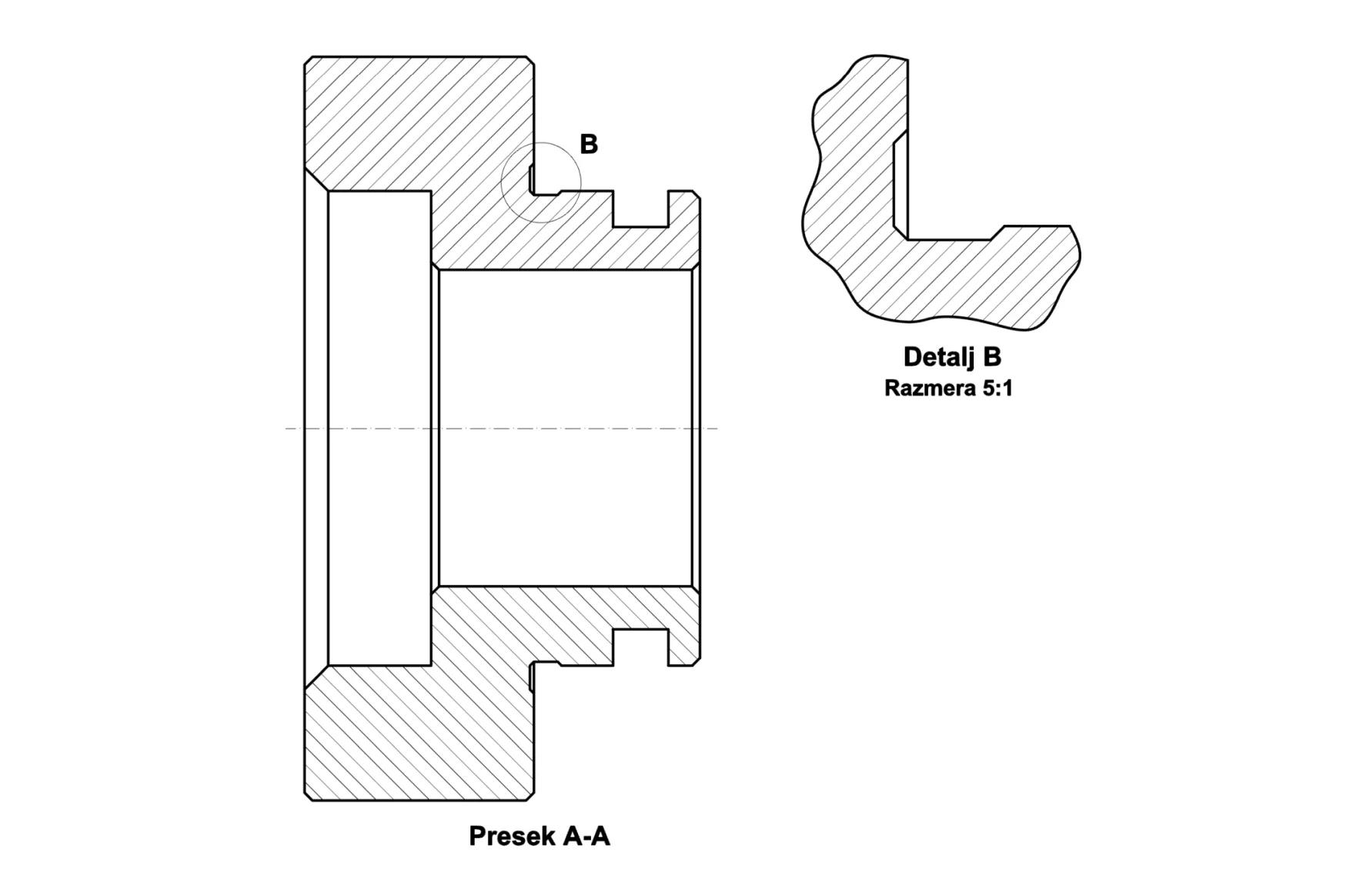

Detalj t.j detaljni ortogonalni pogled
