Tehnički crteži se prave na papiru određenih dimenzija koji se naziva format, a da bi se olakšalo pakovanje i odlaganje crteža formati crteža su standardizovani.
Od tri reda formata papira A, B i C koji su standardizovani, u tehnici se koriste formati reda A. Formati papira reda A su pravougaonici sa odnosom strana 1 : √2, a osnovni format A0 ima površinu od 1m2. (841mm x 1189mm). Kada se ovaj format prepolovi dobijaju se dva formata A1 (549mm x 841mm), a od A1 se polovljenjem dobijaju dva formata A2 itd.
Za uske i dugačke predmete koji se ne mogu crtati skraćeno koriste se formati produženih veličina: 3 ili 4 puta A3, 2 ili 3 puta A4 i sl.

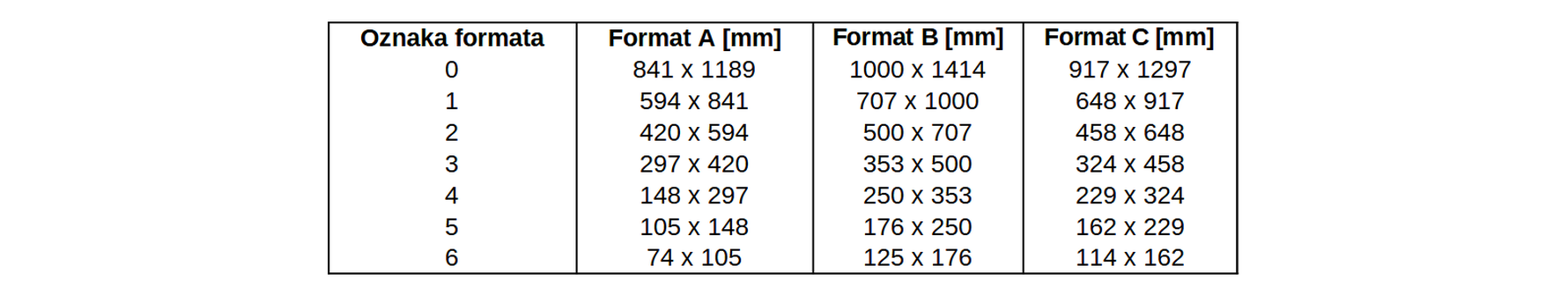

Tabela veličina formata A, B i C u milimetrima
Način podele A0 formata - Odnosi strana formata.
Prema standardu na formatima se obavezno ucrtavaju: okvir prostora za crtanje, zaglavlje i oznake za centriranje. Neobavezno t.j. prema potrebi na formate se mogu ucrtati: oznake za orijentaciju, referentna metrička skala, sistem referentne mreže i oznake za obrezivanje.
Prva slika - Oznake na formatima tehničkog crteža
Druga slika - Sistem referentne mreže tehničkog crteža
Ivice neopsečenog lista crteža su obično 15 do 20mm od ivica formata. Kada je završen, crtež se iseca po ucrtanim linijama opsecanja na stvarnu veličinu formata.
Zaglavlje crteža se uvek crta u donjem desnom uglu, bez odzira da li je format postavljen u vertikalni (eng. Portrait) ili horizontalni (eng. Landscape) položaj.
Da bi se prilikom fotokopiranja olakšalo pravilno postavljanje formata crteža, obavezno se ucrtavaju 4 oznake za centriranje. Oznake za centriranje se ucrtavaju na krajevima osa simetrija (od ivice formata do oko 5mm unutar okvira) u vidu crte debljine okvirne linije t.j. najmanje 0,5mm.
Da bi se olakšalo postavljanje formata crteža na tablu za crtanje, na njega se mogu ucrtati i oznake za orijentaciju u vidu strelica na levoj i donjoj oznaci za centriranje.
Da bi se na crtežima olakšalo pronalaženje detalja, izmena i sl., na format crteža se može ucrtati i sistem referentne mreže (uzima se paran broj podeljaka dužine 25 do 75mm, podeljci se označavaju: brojevima sleva nadesno, a velikim slovima odozgo nadole.
Da bi se olakšalo opsecanje, na uglovima formata crteža se ucrtavaju oznake za opsecanje. Oznaka za opsecanje može biti u vidu jednakostraničnog trougla (dužina stranice 10mm) ili u vidu podebljalih kraka ovog trougla.
Način opsecanja formata tehničkog crteža
Standard takođe propisuje i načine previjanja tehničkih crteža do veličine A4 radi lakšeg arhiviranja u registre, fascikle i sl.
Kod svih formata okvir crteža je ucrtan 5mm od ivica opsečenog crteža. Kod formata A3, A4, A5 i A6, okvir crteža je zbog uvezivanja udaljen 20mm od leve ivice opsečenog formata.
Okvir A4 i A3 formata tehničkog crteža
U današnje vreme, kada se u većini slučajeva tehnički crteži skladište samo u elektronskoj formi, nema smisla ucrtavati razne oznake za opsecanje, centriranje i orijentaciju koji su spomenuti u prethodnom tekstu.
Termini na engleskom jeziku:
Template ili Layout - Crtež sa ucrtanim zaglavljem i svim oznakama
Drawing sheets – Formati crteža
Title block – Zaglavlje
Drawing frame - Okvir
Centring marks – Oznake za centriranje
Orientation marks – Oznake za orijentaciju
Grid reference sistem - Sistem referentne mreže
Trimming marks – Oznake za obrezivanje
