Označavanje tolerancija oblika i položaja

Osnovni oblik oznaka za upisivanje tolerancija oblika i položaja sastoji se od:

• uokvirenih podataka (simbol vrste tolerancije, vrednost tolerancije, referenttno slovo). Referentno slovo se stavlja samo ako postoji referentni element,

• pokazne linije sa strelicom koja pokazuje na tolerisani element,

• oznaka referentnog elementa. Ova oznaka se sastoji od uokvirenog referentnog slova i pokazne linije sa crnim referentnim trouglom oslonjenim na referentni element.

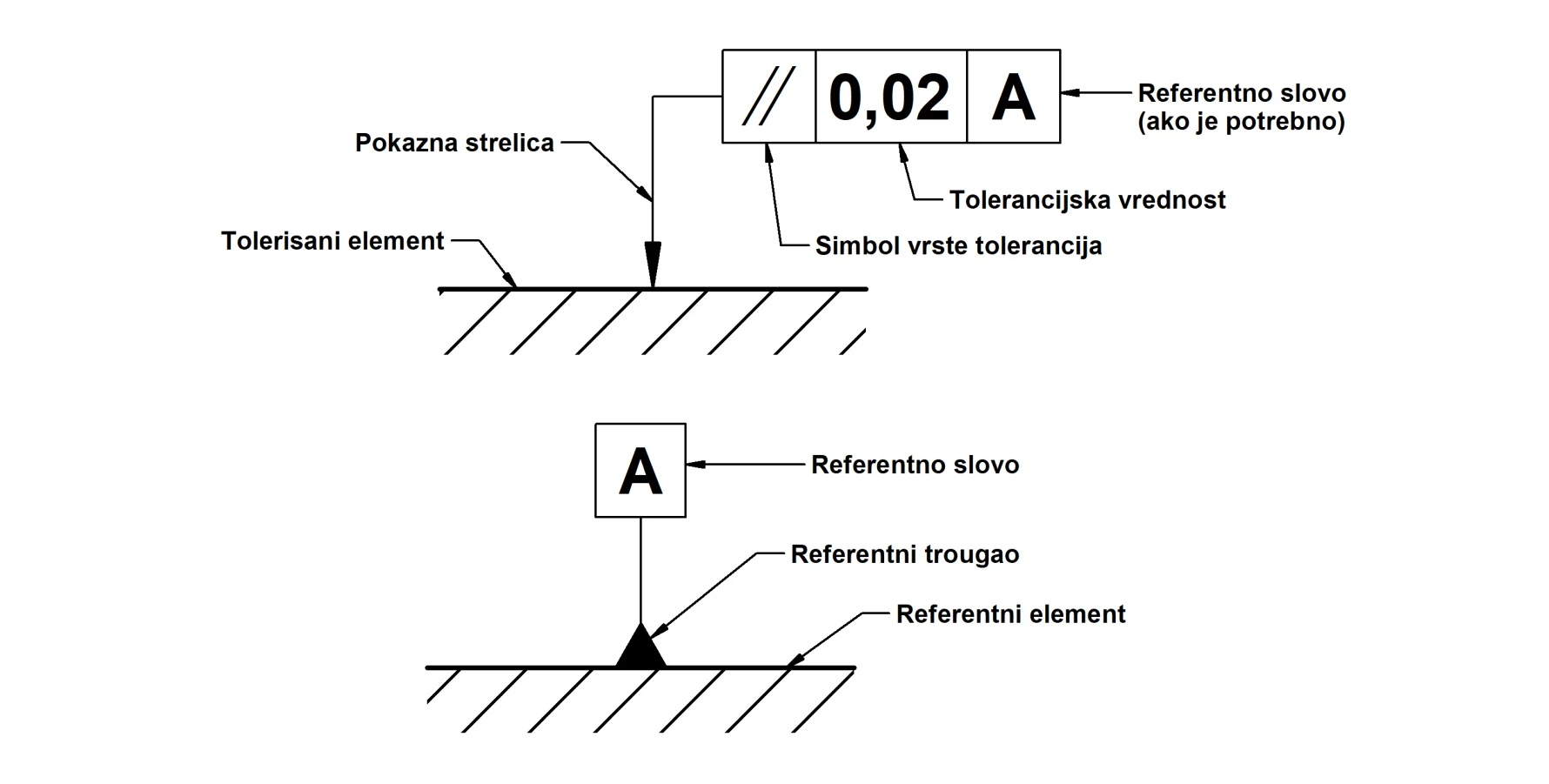

Izgled oznake za upisivanje tolerancija oblika i položaja

Pokazna strelica tolerancije oblika i položaja može da stoji na konturnoj, pomoćnoj kotnoj, pokaznoj i osnoj liniji. Kada se tolerancija oblika i položaja odnosi na neku površinu ili ivicu površine, okvir oznake tolerancije stoji na konturnoj liniji ili na pomoćnoj kotnoj liniji.

Okvir oznake tolerancije stoji na konturnoj liniji ili na pomoćnoj kotnoj liniji

Kada se tolerancija oblika i položaja odnosi na osu ili središnju ravan, okvir oznake tolerancije stoji u produžetku kotne linije ili na samoj osnoj liniji.

Okvir oznake tolerancije stoji u produžetku kotne linije ili na samoj osnoj liniji

Referentna oznaka tolerancije oblika i položaja može da stoji na konturnoj, pomoćnoj kotnoj i osnoj liniji. Referentna slova su uvek velika latinična slova (A, B, C,…).

Položaj refentne oznake tolerancije oblika i položaja

Kada se tolerancija odnosi samo na jednu liniju ili površinu, daje se samo vrednost tolerancije bez referentnog slova. Ako se tolerancija odnosi na označenu površinu koja se toleriše i na referentnu, onda se daje i referentno slovo. Ako se tolerancija odnosi na više referentnih površina, a redosled prioriteta nije bitan, onda se referentna slova  pišu jedno za drugim u odgovarajuće polje. Ako je redosled prioriteta bitan, onda se svako referentno slovo piše u svoje polje s tim da se poštuje redosled prioriteta slova. Na sledećoj slici možete videti načine označavanja spomenute u prethodnim rečenicama a takođe i načine označavanja ako za jednu površinu daju više tolerancija i ako se tolerancija odnosi samo na ograničenu dužinu neke površine.

Razni načini označavanja

Veličine oznaka tolerancija oblika i položaja zavise od debljina linija i date su u sledećoj tabeli.

Veličina oznake tolerancije oblika i položaja

Na slećim slikama možete videti nekoliko primera označavanja tolerancija oblika i položaja:

• Ako se tolerancija oblika odnosi na površinu, pokazna i kotna linija se moraju jasno razvojiti.

• Ako se tolerancija oblika odnosi na osu dela, pokazna i kotna linija su istog pravca.

• Označavanja tolerancija oblika i položaja ako se one odnose na zajedničku osu dve ili više površina.

• Označavanje tolerancije oblika i položaja ako se tolerisana i referentna površina nalaze veoma blizu jedna drugoj.
