Pomoćne kotne linije

Pomoćne kotne linije

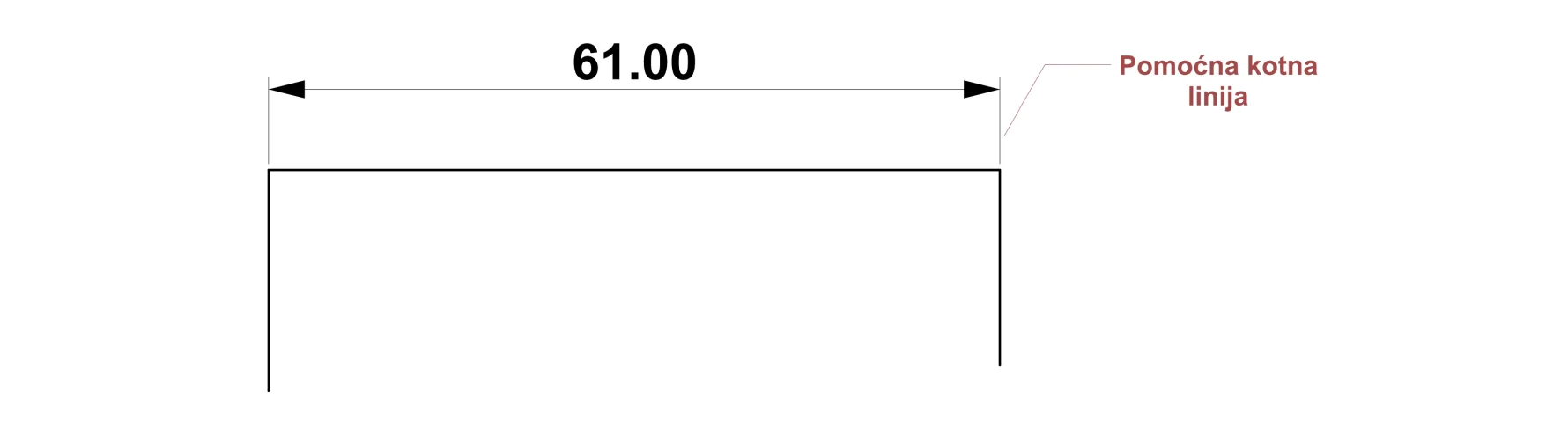

Pomoćne kotne linije se crtaju upravno na ivicu elementa koji se kotira. Ukoliko je neophodno mogu se crtati i koso s tim da moraju biti međusobno paralelne.

Pomoćne kotne linije - Primeri crtanja

Pomoćne kotne linije se ne crtaju ako je kota takva da one leže t.j. poklapaju se sa ivicama konture predmeta koji se kotira. U ovom slučaju konturne linije služe kao pomoćne kotne linije.

Pomoćne kotne linije izostaju ako je kota unutar konture

Pomoćna kotna linija se crta pomoću linije tipa B (puna tanka) i prelazi kotnu liniju (strelicu) za 2-3mm.

Produžetak pomoćne kotne linije

Pomoćne kotne linije ne smeju da polaze od nevidljivih linija i ne treba da budu suviše dugačke. Takođe, pomoćne kotne linije ne smeju seći kotne linije.

Pravila crtanja pomoćnih kotnih linija
