Zavarivanje je je veoma raširen tehnološki postupak spajanja delova u monolitne nerastavljive spojeve delova napravljenih od istorodnih ili raznorodnih materijala.
Zavarivanjem se usled delovanja toplote uspostavljaju međuatomske veze između delova koji se zavaruju a po potrebi se koristi i dodatni materijal.
Ja se na ovoj strani neću baviti teorijom zavarivanja već ću samo navesti osnovne pojmove i način kako se zavareni spojevi označavaju na tehničkim crtežima.

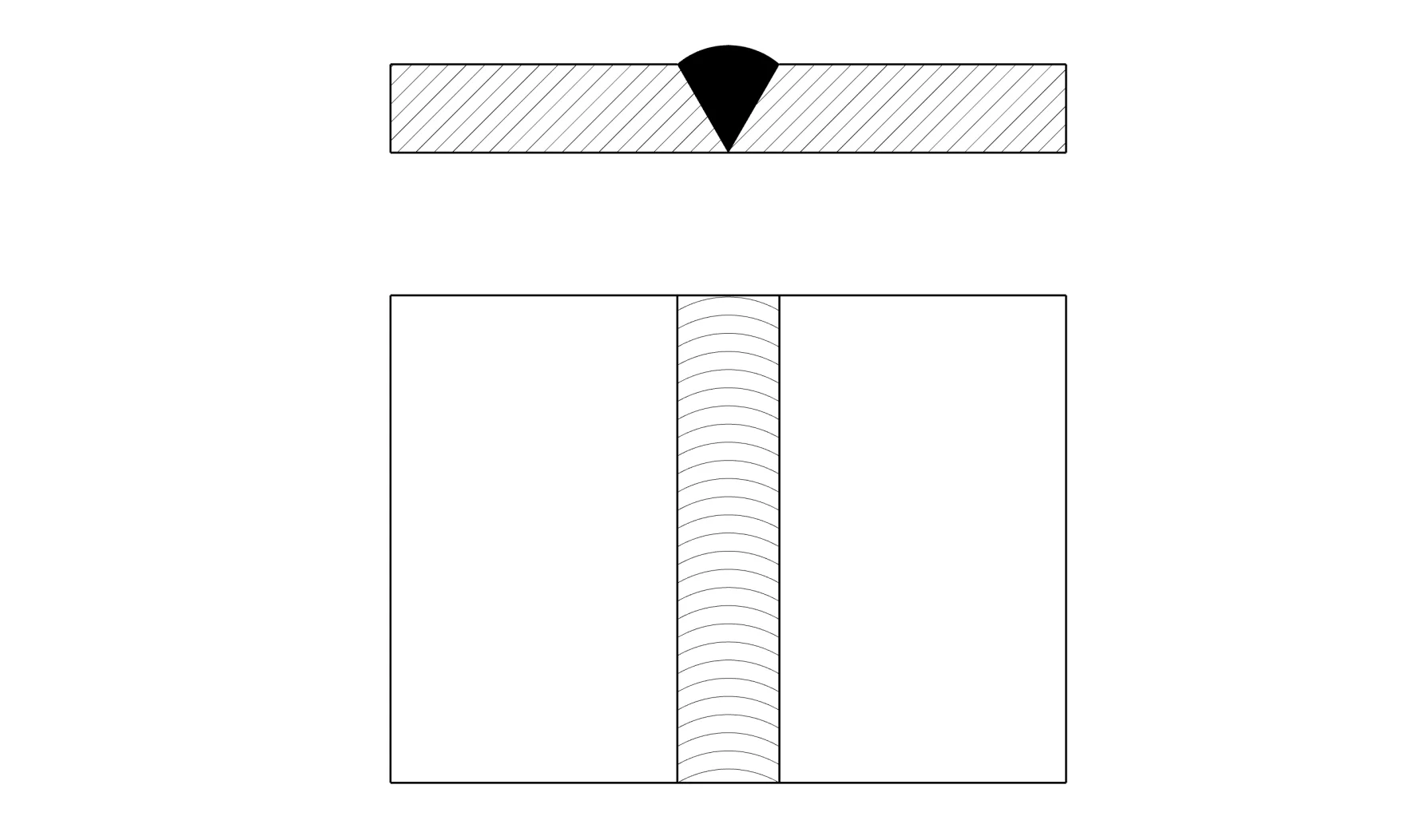

Na sledećoj slici možete videti osnovne vrste zavarenih spojeva.
Osnovne vrste zavarenih spojeva
Na sledećoj slici možete videti elemente vara.
Osnovni materijal
Šav – Nastao usled delovanja toplote mešanjem osnovnog i dodatnog materijala
Zona uticaja toplote
Koren šava
Granica šava
Lice šava
Ivica šava
Nadvišenje lica šava
Ugao otvora žljeba
1Površina zavarivanja
Ivica šava
Elementi vara t.j šava
Zavareni spojevi se na tehničkim crtežima predstavljaju simbolima i oznakama čiji izgled i način popunjavanja je propisan standardom SRPS EN ISO 2553:2019 (Zavarivanje i srodni postupci – Prikazivanje na crtežima pomoću simbola – Zavareni spojevi). Ranije su izgled oznaka za zavarivanje propisivali standardi SRPS C.T3.011 i SRPS C.T3.012, sada na sajtu instituta za standardizaciju stoji da je za oznake zadužen ISO standard koji se na njihovom sajtu prodaje samo na engleskom jeziku po ne baš popularnoj ceni.
Na sledećoj slici možete videti izgled oznake za zavarivanje koji je važio do 1991, kako sada treba oznaka da izgleda nije mi poznato.
Izgled oznake za zavarivanje
Pokazna strelica
Pokazna linija
Referentna linija
Identifikaciona linija
Simbol vrste šava
Dopunska oznaka vrste šava
Oznaka dimenzije šava
Kružić
Pokazna strelica pokazuje (stoji, dodiruje) mesto gde se šav nalazi i može da stoji na konturnim ili osnim linijama predmeta.
Pokazna linija služi kao nosilac podataka koji definišu var i ona se uvek crta sa tankom punom linijom. Pokazna linija se sastoji od linije na kojoj je strelica i referentne linije.
Identifikaciona linija govori na kojoj strani zavarenog spoja (u odnosu na strelicu) se šav nalazi.
Identifikaciona linija šava
Simbol vrste šava je oznaka koja svojim izgledom asocira na oblik šava. U sledećoj tabeli možete videti simbole i nazive nekih vrsta šavova. Simbol vrste šara stoji iznad i/ili ispod referentne i identifikacione linije oznake vara. Na sledećoj slici možete videti simbole vrsta šavova.
Simboli vrsta šavova
Dopunska oznaka vrste šava služi da preciznije definiše oblik šava. Dopunska oznaka vrste šava stoji iznad simbola vrste šava. Na sldećoj slici možete videti izgled dopunskih oznaka vrste šava.
Dopunske oznake vrsta šavova
Na oznaci za šav se uvek nalaze i mere koje se upisuju na oznaku na način koji možete videti na sledećoj slici.
Označavanje mera šavova
Glavna mera se odnosi na poprečni presek šava i nalazi se ispred simbola šava t.j. na levoj strani. Ispred glavne mere može da sloji slovo a ako je data visina trougaonog vara ili slovo z ako je data širina (dužina katete) trougaonog vara. Na desnoj strani t.j. iza oznake šava se upisuje dužina šava vara. Ovde treba napomeuti da ako se daje samo dužina šava onda se radi o kontninualnom šavu (bez prekida). Kod isprekidanog šava, na oznaku se upisuje dužina segmenta šava l i rastojanje između susednih segmenata e. Ako je potrebno naznačiti i broj segmenata n, onda se oznaka dužine šava daje kao nxl(e). Ako se radi o naizmeničnom isprekidanom šavu onda oznaka izgleda kao na sledećoj slici.
Označavanje naizmenično isprekidanog šava
Na oznaci vara može stajati i kružić čiji centar se nalazi na tački spoja referentne i pokazne linije. Ako se na oznaci vara nalazi kružić znači da je šav u zatvorenoj konturi.
Oznaka za šav u zatvorenoj konturi
Ovde treba napomenuti da neki 3D CAD softveri t.j. njihovi moduli za izradu 2D tehničkih crteža nemaju mogućnost prikazivanja identifikacione linije. Većina njih pravi oznake za zavarivanje prema ISO standardu koji oznake za zavarivanje definiše na malo drugačiji način. Pošto naš institut za standardizaciju monopolistički naplaćuje ama baš sve publikacije koje napiše, današnji izgled oznake za zavarivanje ostaje tajna za veliku većinu zainteresovanih ljudi u Srbiji. Zbog nedostatka informacija o novim osnovnim standardima, većina ljudi koristi izgled oznake koji se odavno koristi u firmi ili koji su pronašli u starim knjigama. Možda nije loša ideja da se bar ovakve osnovne stvari objave besplatno, a da naplaćuju samo specijalizovane stvari, ipak su oni državna instiutucija.
