Da bi konstruktor ideju o nekom objektu koja mu se rodila u glavi saopštio onima koji će je realizovati, mora je prvo slikovito preneti na hartiju (u današnje vreme u računar).
Ako ste početnik da bi ste razumeli ovu veliku oblast preporučujemo vam da prvo proučite odeljak Projiciranje i vrste projiciranja koji se nalazi u kategoriji Nacrtna geometrija.
Crtanje objekata u parovima ortogonalnih pogleda potpuno i jednostavno definiše oblik i dimenzije objekata. Međutim, teško da će tehnički neobrazovan čovek moći da stvori predstavu o stvarnom izgledu objekta samo na osnovu ortogonalnih pogleda. Čak štaviše i veliki broj majstora u fabrikama takođe ima probleme sa čitanjem crteža na kojima su samo ortogonalni pogledi. Zbog ovoga, često je potrebno da se objekat prikaže na način iz kojeg će predstava o njegovom prostornom izgledu dolaziti bukvalno sama po sebi.
Ranije smo spomenuli da je fotografija nekog objekta u stvari centralna projekcija t.j. perspektiva objekta dobijena na dvodimenzionalnoj ravni filma. Posmatrajući fotografiju nekog objekta vidimo ne samo dimenzione odnose i rastojanja po visini i širini, već i po dubini. Dakle vidimo predmet u 3 dimenzije iako je fotografija dvodimenzionalni komad papira. Svaki slikar koji ima talenta će pomoću raznih slikarskih tehnika nacrtati sliku približnu fotografiji. Pošto tehničko crtanje ne može da zavisi od umetničkog talenta konstruktora, u tehnici su razvijeniji jednostavniji i efikasniji metodi za slikovito prikazivanje predmeta. Na ovaj način se izbeglo prikazivanje u perspektivi koje je najrealni, ali i najteži za crtanje način prikazivanja. Ti metodi su aksonometrija i kosa projekcija.

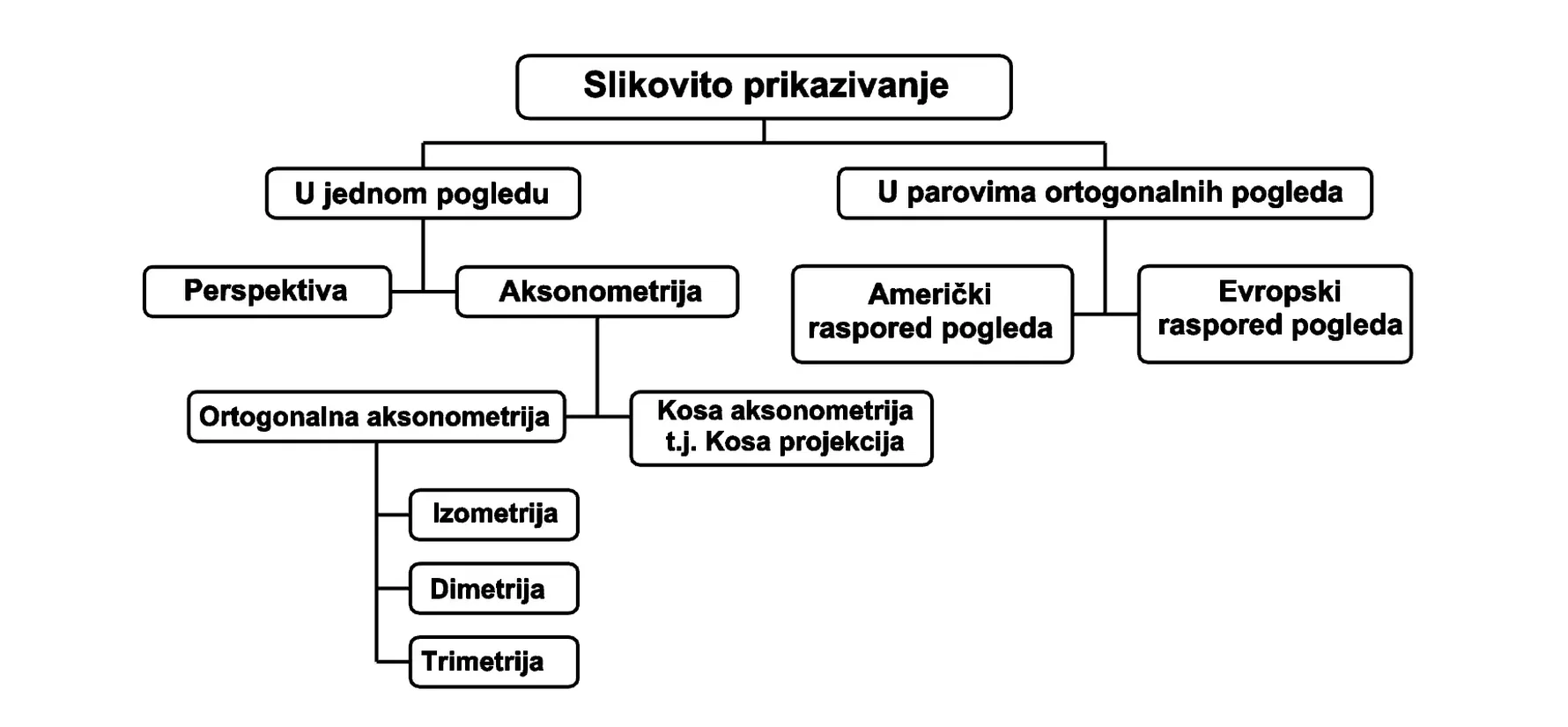

Vrste slikovitog prikazivanja objekata
Slikovito prikazivanje predmeta
Prikazivanje objekta se može podeliti na prikazivanje u jednom pogledu i prikazivanje u parovima ortogonalnih pogleda. Prikazivanje objekta u jednom pogledu možemo podeliti na perspektivu, aksonometrujui kosu projekciju. Kod prikazivanja predmeta u jednom pogledu, objekat je prikazan kao 3D objekat, ali na dvodimenzionalnom crtežu. Kod prikazivanja predmeta u parovima ortogonalnih pogleda, objekat je prikazan pomoću 2D pogleda na dvodimenzionalnom crtežu. Prikazivanje predmeta u parovima ortogonalnih pogleda možemo podeliti na američki i evropski raspored pogleda.
Kada su se tehnički crteži crtali u 2D (ručno na crtaćim tablama ili u računaru pomoću 2D CAD programa) bilo je veoma teško nacrtati prikaze predmeta u jednom pogledu. Crtanje takvih prikaza je trajalo dugo tako da su na crtežima objekti bili prikazivani uglavnom samo pomoću parova ortogonalnih pogleda. Ovakav način rada je izazivao veliki broj grešaka koje su nastajale kako zbog toga što su konstruktori napravili greške prilikom crtanja pogleda, tako i zbog toga što su majstori loše tumačili poglede. Razvojem 3D CAD programa, prikazi pomoću jednog pogleda (izometrija, perspektiva…) se naprave za nekoliko sekudi i prava je šteta ne napraviti ih i smestiti makar umanjeno negde na crtež. Verujte, majstori će Vam biti zahvalni.
Ako se prouči izgled tehničkih objekata sa stanovišta geometrije, lako se zapažaju tri osnovna pravca njihovog pružanja (u širinu, dužinu i visinu).
Ortogonalni triedar
Kocka je najjednotavniji primer ovakvog objekta, pa ćemo na njoj demonstrirati navedene metode slikovitog prikazivanja objekata. Po dva od ova tri međusobno upravna pravca (x, y, z - širina, dužina i visina) obrazuju tri međusobno upravne ravni t.j. koje se zovu ortogonalni triedar. Ravan XY se označava sa H i naziva se horizontalnica, ravan ZX se označava sa F i naziva se frontalnica a ravan ZY se označava sa P i naziva se profilnica. Osa Z se uvek postavlja u pravcu vertikale objekta sa smerom na gore.. Orijentacija drugih dveju osa se može birati po želji.
