Ugao nagiba

Ako na nekoj površini koja stoji pod zadatim uglom stoji pokazna linija tolerancije oblika i položaja sa simbolom za ugao nagiba, onda ona mora da se nalazi između dve idealno prave i paralelne ravni, s tim da su ove ravni na rastojanju koje definiše vrednost tolerancije i one su takođe pod zadatim uglom (kotni broj) u odnosu na referentnu ravan.

Drugim rečima zona tolerancije je prostor između dve idealno ravne i paralelne površine čiji razmak je definisan vrednosšću tolerancije a ove dve površine su pod nagibom u odnosu na referentnu površinu koji je zadat kotnim broje. Zona tolerancije može biti između dve paralelne linije ili ravni u tom slučaju rastojanje među njima je vrednost tolerancije, a takođe i unutar cilindra i u tom slučaju vrednost tolerancije definiše prečnik cilindra.

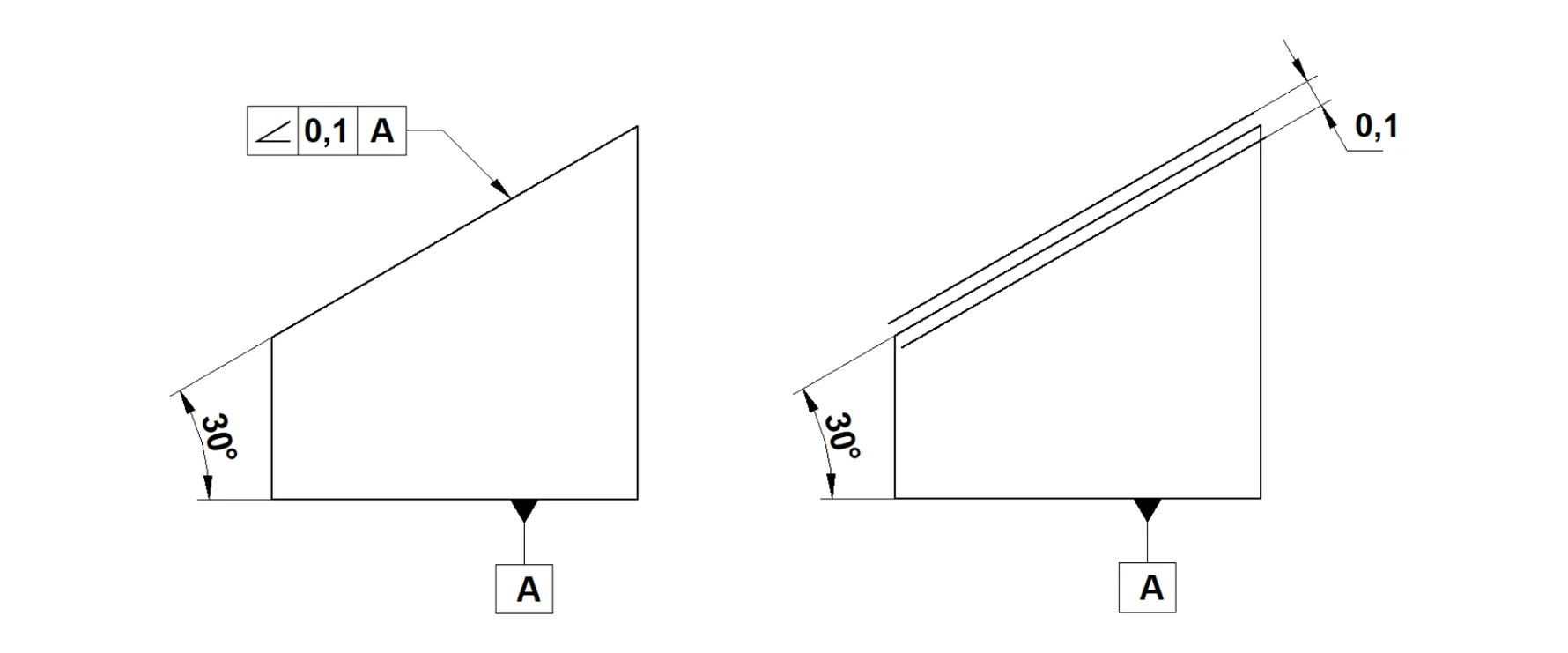

Površina pod nagibom mora biti između dve paralelne ravni koje su na rastojanju od 0,1mm jedna od druge i pod nagibom od 30 stepeni od referentne ravni.

Tolerancija ugla nagiba

Na sledećoj slici možete videti primere označavanje tolerancije ugla nagiba.

Tolerancija ugla nagiba između dve ose

Osa rupe mora biti između dve paralelne prave linije koje su na međosobnom rastojanju od 0,1mm i nalaze se pod uglom od 60 stepeni u odnosu na osu horizontalne rupe a rakođe nalaze se u istoj ravni sa njom.

Tolerancija ugla nagiba površine u odnosu na osu

Nagnuta ravan mora biti unutar dve paralelne ravni koje su na međusobnom rastojanju od 0,1mm i nagnute pod 116 stepeni u odnosu na osu horizontalnog cilindra.
