Postupak geometrijske konstrukcije ugla podudarnog datom uglu, odnosno konstrukcija zadatog ugla u unapred zadatoj tački koja se nalazi na zadatoj pravi.

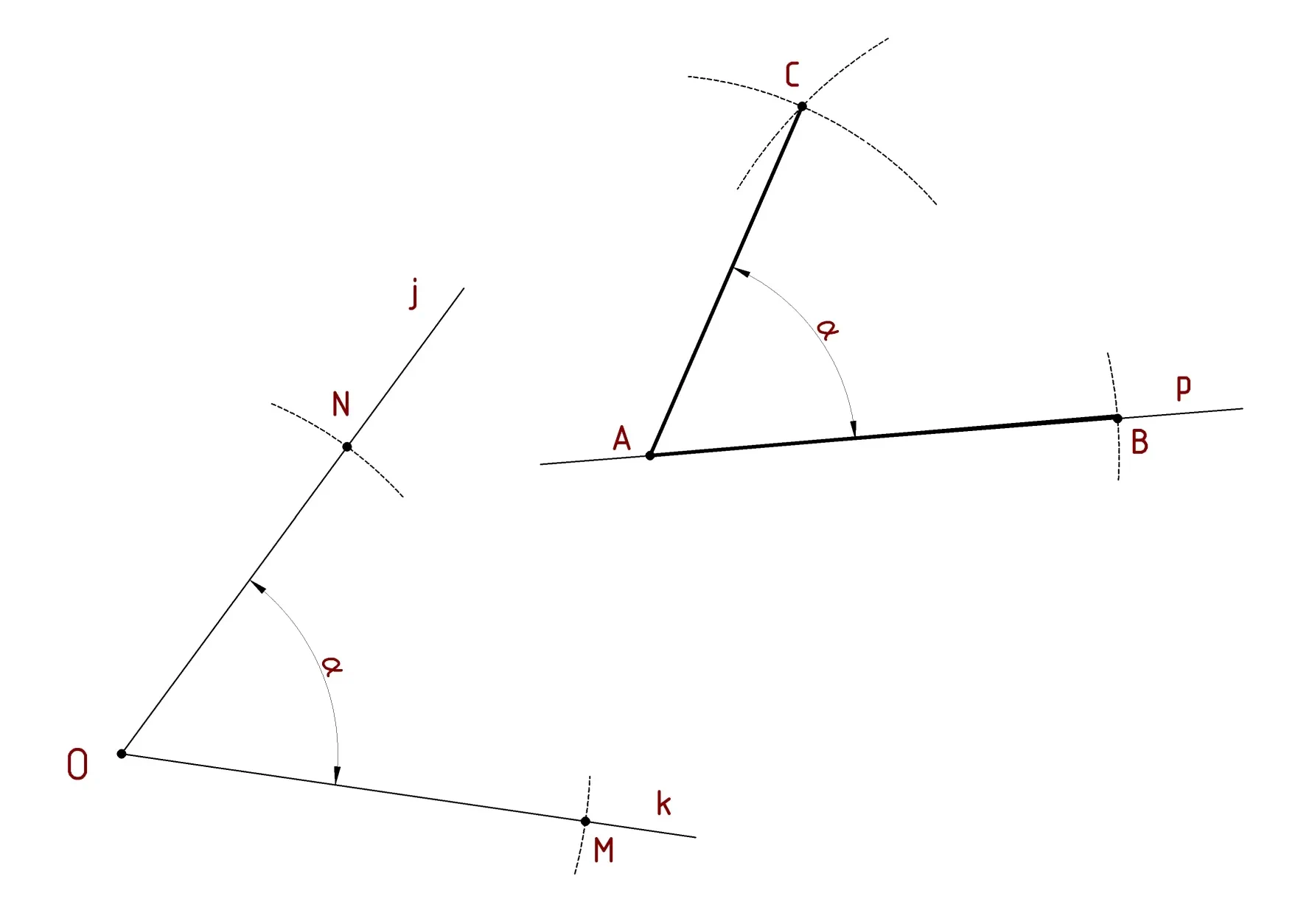

- Dat je ugao α (između poluprava j i k) i tačka A na pravi p. Potrebno je konstruisati ugao α u tački A.
- Iz temena O ugla α nacrtajte luk tako da preseče polupravu k. Tačku preseka luka i poluprave k označite sa M.
- Iz temena O ugla α nacrtajte luk tako da preseče polupravu j. Tačku preseka luka i poluprave j označite sa N.
- Iz tačke A nacrtajte luk poluprečnika OM. Presečnu tačku ovog luka i prave p označite sa B.
- Iz tačke A nacrtajte luk poluprečnika ON.
- Iz tačke B kao centra nacrtajte luk poluprečnika MN tako da preseče luk nacrtan u prethodnoj tački. Presečnu tačku ova dva luka označite sa C.
- Spojite tačke A i C. Ugao CAB je ugao α.
Preuzmi geometrijsku konstrukciju u DXF formatu (crtano u LibreCAD-u)
