Geometrijska konstrukcija podela kruga na koncentrične prstenove koji imaju istu površinu.


Podela kruga na koncentrične prstenove istih površina

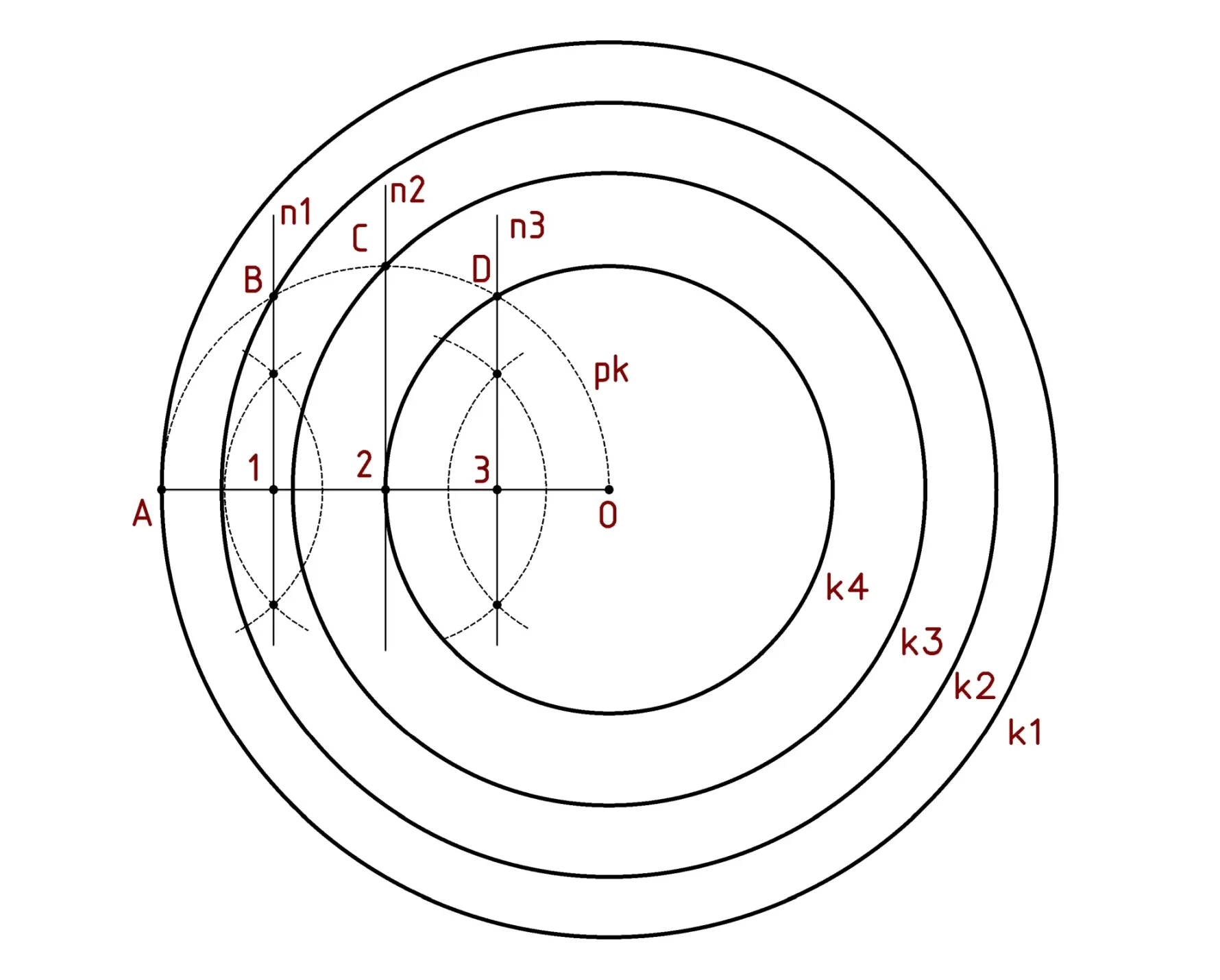

Data je krug k i njegov poluprečnik OA.

  • Iznad poluprečnika OA opiši polukrug pk.

  • Podeli poluprečnik OA na bilo koji broj jednakih delova. U našem slučaju 4. Na ovaj način smo konstruisali tačke 1, 2 i 3 na poluprečniku OA. Postupak podele prečnika možete videti na strani Konstrukcija podele duži jednaki broj delova.

  • Iz tačaka 1, 2 i 3 nacrtaj normale n1, n2 i n3 u odnosu na poluprečnik OA. Normale seku polukrug pk u tačkama B, C i D. Postupak crtanja normale možete videti na strani Konstrukcija normale na datu tačku prave.

  • Iz tačke O kao centra nacrtaj krug k2 koja prolazi kroz tačku B,  krug k3 kroz tačku C i krug k4 kroz tačku D. Na ovaj način su dobijeni prstenovi između krugova k1 i k2, k2 i k3 i na kraju k3 i k4.

  • Krug k4 i konstruisani prstenovi imaju iste površine.


Preuzmi geometrijsku konstrukciju u DXF formatu (crtano u LibreCAD-u)
